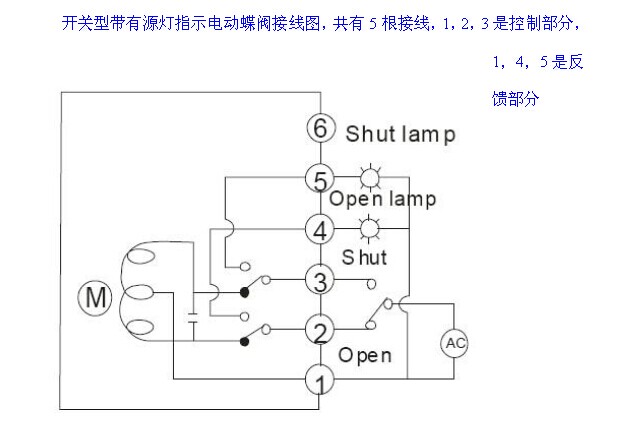

电动阀门接线图
电动阀是什么类型的，是整体型的还是普通型的，要是整体型电装就接个电源就行了，一般是380V和220V电源，然后根据自己的需要再接开到位和关到位的信号线、还有远控线、阀位反馈信号常用4~20ma，过力矩保护故障信号。
普通型电动阀门要配有控制箱，电机就是有正传和反转，还有行程的到位信号一般开到位信号是有常开点和常闭点，关到位也有常开和常闭两个点根据自己的需要接线，然后就是控制线开控制和关控制有的是4根线也有的厂家用的三根线，还有阀位，有的是用电位器接三根线，也有的装了阀位变送器接两根线，还有过力矩保护故障信号.
