气动蝶阀执行器双作用与单作用有什么区别？

气动执行器的工作原理:

1.气动活塞式执行机构为双作用时：

由双作用定位器输出的气源信号压力分别输入执行机构活塞左、右二气室，由于输入活塞左、右二气室的气源压力不同，形成压差，推动活塞作直线运动。通过齿轮、齿条传动，将活塞的直线运动转换成执行机构主轴的旋转运动，直至左、右气室压力平衡，运动停止。在执行机构作旋转运动的同时带动阀杆、阀芯作旋转运动，以改变阀芯、阀座间的流通面积，达到调节目的。

2.气动活塞式执行机构为单作用时：

由单作用定位器输出的气信号压力输入到执行机构无弹簧一侧的气室中，气信号压力作用在活塞上形成的推力和弹簧力之间差值的作用下，气缸活塞作直线运动，通过齿轮，齿条传动。直至气信号压力形成的推力与弹簧力平衡，运动停止。在执行机构主轴作旋转运动的同时带动阀杆、阀芯作旋转运动，从而改变阀芯、阀座之间的流通面积，达到调节目的。

气动蝶阀执行器分为双作用和单作用两种工作模式。

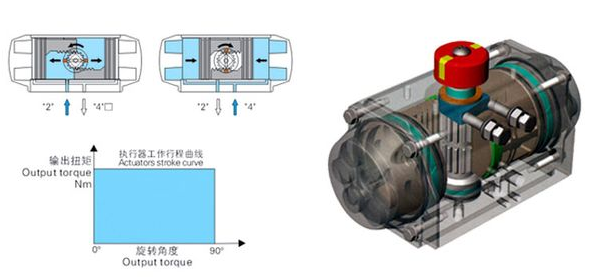

双作用工作模式的工作原理：

当压缩空气从气口（2）进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口（4）排出。同时使两活塞齿条同步带动输出轴（齿轮）逆时针方向旋转。反之气源压力从气口（4）进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口（2）排出。同时使两活塞齿条同步带动输出轴（齿轮）顺时针方向旋转。（如果把活塞相对反方向安装，输出轴变为反向旋转，即为双作用反转型）。

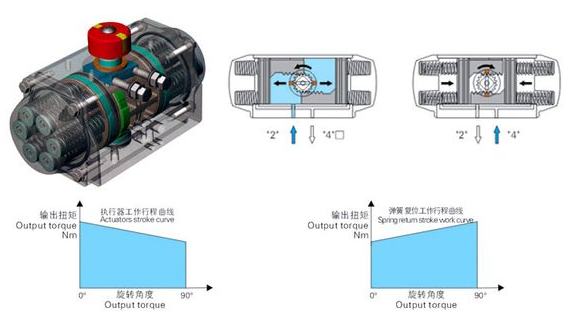

气动蝶阀单作用工作模式的工作原理：

当气源压力从气口（2）进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口（4）排出，同时使两活塞齿条同步带动输出轴（齿轮）逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口（2）排出，同时使两活塞齿条同步带动输出轴（齿轮）顺时针方向旋转。（如果把活塞相对反方向安装，弹簧复位时输出轴变为反向旋转，即为单作用反转型）

由以上各自工作原理可以看出：双作用气动执行器阀开与阀关都需要压缩空气的推力来执行。也就说，该气动执行器，在失气的情况下会保持在某一位置。

单作用的执行器是属于自动复位型的，在失去持续气压后，在弹簧的张力作用下执行器将带动阀门回复到初设定位置。
