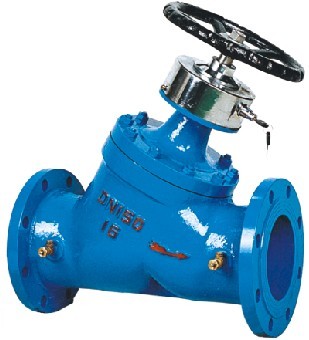

sp45f数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。
平衡阀是一种特殊功能的阀门,阀门本身物特殊之处,只在于使用功能和场所有区别。 在某些行业中,由于介质(各类可流动的物质)在管道或容器的各个部分存在较大的压力差或流量差,为减小或平衡该差值,在相应的管道或容器之间安设阀门,用以调节两侧压力的相对平衡,或通过分流的方法达到流量的平衡,该阀门就叫平衡阀。
sp45f数字锁定平衡阀性能特点
1、理想的调节性能;
2、优秀的截止功能;
3、精确到1/10圈的开启状态显示;
4、理论流量特性曲线为等百分比特性曲线;
5、国家专利型启闭锁定装置;
6、对应每个整圈都有因定的流量系数,调试中只要测量出阀门两端压差,就可以方便计算出流经阀门的流量;
7、聚四氟乙烯和硅胶密封,密封性能可靠;
8、内部元件采用YICr18Ni9或铜合金制造,抗腐蚀能力强,使用寿命长;
9、内升降阀杆,无须预留操作空间。
10、它是一种组合阀。
sp45f数字锁定平衡阀主要零件材料:
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
密封垫 |
材料 |
灰铸铁、球墨铸铁、铸钢 |
不锈钢 |
球墨铸铁 |
橡胶石棉板 |
公称压力(MPa) |
壳体试验压力(MPa) |
适用温度 |
适用介质 |
特性曲线 |
安装使用范围 |
1.6 |
2.4 |
≤120℃ |
水、油等非腐蚀性液体 |
等百分比 |
管网系统主干、分支干、室内供水干管、分支立管及多台锅炉 |
sp45f数字锁定平衡阀主要外型及连接尺寸:
型 号 |
公称通径
(mm)
|
尺 寸(mm) |
L |
H |
SP15F-25 |
15 |
100 |
128 |
20 |
115 |
128 |
25 |
125 |
130 |
32 |
140 |
150 |
40 |
160 |
187 |
SP45F-16/25 |
32 |
180 |
230 |
40 |
200 |
242 |
50 |
230 |
250 |
65 |
290 |
260 |
80 |
310 |
329 |
100 |
350 |
340 |
125 |
400 |
424 |
150 |
480 |
454 |
200 |
550 |
517 |
250 |
622 |
573 |
300 |
698 |
617 |
350 |
787 |
705 |
订货须知:
一、①sp45f数字锁定平衡阀产品名称与型号②sp45f数字锁定平衡阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定sp45f数字锁定平衡阀型号,请按sp45f数字锁定平衡阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
