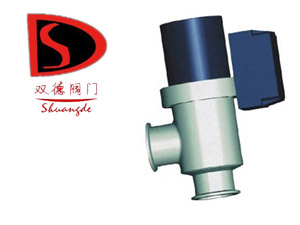

GDC-J型电磁高真空挡板阀简介；
GDC-J型电磁高真空挡板阀是以电磁力为动力直接带动阀板动作，使阀门开启或关闭。适用于真空系统中，用来切断或导通气流。适用介质为纯净空气和非腐蚀性气体。
GDC-J型电磁高真空挡板阀主要技术性能
|
用范围：Applicability |
105～1.3×10-4Pa |
|
阀门漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
|
适用温度：Applicability |
-30～+50℃ |
|
线围温升：Coil Temperature Rise |
≤65℃ |
|
开闭时间：Open-close Time |
≤5S |
|
电源电压：Mains Voltage |
220V/50Hz |
|
安装方向：Mounting Direction |
任意（可反顶一个大气压 |
GDC-J型电磁高真空挡板阀主要零件材料
阀体、阀板：碳钢或不锈钢
密封件：橡胶、氟橡胶、波纹管（轴封）
GDC-J型电磁高真空挡板阀外形及连接尺寸（mm）
|
Model
型号
|
DN
|
D1
|
D
|
A
|
B
|
H
|
|
GDC-J16（b）
|
16
|
17.2
|
30
|
40
|
55
|
193
|
|
GDC-J25（b）
|
25
|
26.2
|
40
|
50
|
60
|
203
|
|
GDC-J32（b）
|
32
|
34.2
|
55
|
58
|
70
|
237
|
|
GDC-J40（b）
|
40
|
41.2
|
55
|
65
|
70
|
244
|
订货须知：
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
|
