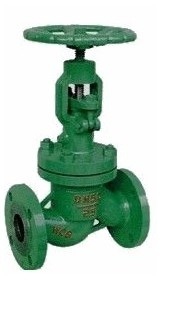

NKJ41H真空隔离截止阀
放大图片
产品名称： NKJ41H真空隔离截止阀
产品型号：
产品报价： 零售价（0.0000） 市场价（咨询） 会员价（0.0000） VIP价（0.0000）





上一个产品：[ NKJ61H真空焊接截止阀 ]
下一个产品：[ 真空卡箍 卡箍 ]
产品描述

NKJ41H法兰式真空隔离截止阀 概述；

     NKJ41H法兰式真空隔离截止阀采用主体铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。真空隔离截止阀适用于公称压力PN4.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用寿命长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。



NKJ41H法兰式真空隔离截止阀 产品结构特点：
1.产品按JB/T3595标准设计制造，满足电站设备配套使用要求。
2.设计了真空密封结构填料室，隔离真空可靠。
3.阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。
4.法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。



NKJ41H法兰式真空隔离截止阀 主要材料说明；







NKJ41H法兰式真空隔离截止阀 主要尺寸及重量

公称通径
DN（mm）		 公称压力PN（MPa） 主 要 外 形 及 连 接 尺 寸（mm）
L H手 D Do D1 L1 α W
10 4.0 130 245 36 11 18.4 10   120
15 130 245 36 16 22.5 10   120
20 150 265 44 21 28.5 11   160
25 160 270 48 26 34.5 12   200
32 180 285 48 34     37.5° 200
40 200 320 55 40     37.5° 240
50 230 365 64 48     37.5° 320
65 290 410 82 66     37.5° 300
80 310 430 95 78     37.5° 3000
100 35 470 117 100     37.5° 350
125 400 500 143 126     37.5° 350
150 480 533 167 150     37.5° 400
10 6.4 130 245 36 10 18.4 10   120
15 130 245 36 15 22.5 10   120
20 150 265 44 20 28.5 11   160
25 160 270 48 25 34.5 12   200
32 180 280 48 33     37.5° 200
40 200 320 55 39     37.5° 240
50 230 365 64 48     37.5° 320
65 290 410 82 65     37.5° 320
80 310 430 95 76     37.5° 360
100 350 470 117 98     37.5° 400
125 480 500 143 123     37.5° 400
150 480 533 167 148     37.5° 500
10 10.0 130 245 36 10 18.4 10   120
15 130 245 36 14 22.5 10   120
20 150 265 44 20 28.5 11   160
25 160 270 48 25 34.5 12   200
32 180 285 48 32     37.5° 200
40 200 320 55 38     37.5° 240
50 230 355 64 48     37.5° 320
65 290 410 82 63     37.5° 320
80 310 430 95 74     37.5° 360
100 350 470 117 97     37.5° 400
125 400 500 143 123     37.5° 400
150 480 533 167 148     37.5° 500



订货须知：
一、①NKJ41H法兰式真空隔离截止阀 产品名称与型号②NKJ41H法兰式真空隔离截止阀 口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定NKJ41H法兰式真空隔离截止阀 型号，请按NKJ41H法兰式真空隔离截止阀 型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
