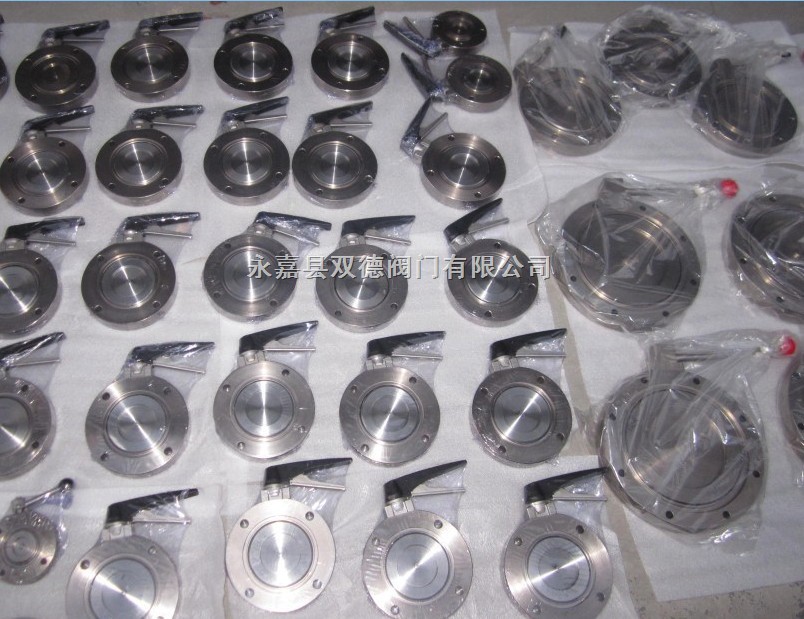

GI型-高真空蝶阀特点 ；
1、GI系列高真空蝶阀是经过一系列改进过的蝶阀。
2、阀门能承受正压力；
3、阀杆上下不窜动；
4、开、关有限位结构，阀板有锁定装置。
GI型-高真空蝶阀原理 ；
GI型高真空蝶阀阀杆插入体内，阀板固定在阀杆上，转动90o达到开关目的。
GI型-高真空蝶阀技术参数；
|
GI-25
|
GI-32
|
GI-40
|
GI-50
|
GI-63
|
GI-80
|
GI-100
|
GI-125
|
GI-150
|
GI-200
|
GI-250
|
GI-300
|
|
技术性能
|
|
公称通径 (DN)
|
25
|
32
|
40
|
50
|
63
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
适用范围 (Pa)
|
10 5 ～ 6.7x10 -4
|
|
漏气率（ Pa.L/S)
|
6.7 x10 -4
|
|
流导 (L/S)
|
14
|
22
|
50
|
102
|
156
|
300
|
530
|
910
|
1328
|
2550
|
4180
|
7130
|
|
介质温度 ( ℃ )
|
丁腈橡胶 -25 ~ +80℃ 氟橡胶 -30 ~ +150 ℃
|
|
法兰标准
|
JB919
|
|
安装位置
|
任意
|
|
主要件材质
|
阀体、阀板
|
碳钢（镀镍）或不锈钢
|
|
密封件
|
丁腈橡胶或氟橡胶
|
GI型-高真空蝶阀主要性能
|
|
105～1.3×10-4Pa |
|
阀门漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
|
适用温度：Applicable Temperature |
-25～ 80℃（橡胶）
-30～ 150℃（氟橡胶） |
|
安装方向：Mounting Direction |
任意 |
GI型-高真空蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封件：橡胶、氟橡胶。
GI型-高真空蝶阀外形及连接尺寸（mm）
|
Model
型号
|
DN
|
D
|
Do
|
D1
|
B
|
H
|
B1
|
L
|
n-φc
|
|
GI-32
|
32
|
78
|
64
|
36
|
22
|
32
|
36
|
115
|
4-φ7
|
|
GI-40
|
40
|
85
|
70
|
44
|
22
|
40
|
36
|
115
|
4-φ7
|
|
GI-50
|
50
|
110
|
90
|
55
|
22
|
50
|
36
|
115
|
4-φ9
|
|
GI-65
|
65
|
125
|
105
|
70
|
26
|
130
|
38
|
135
|
4-φ9
|
|
GI-80
|
80
|
145
|
125
|
85
|
30
|
140
|
38
|
135
|
4-φ9
|
|
GI-100
|
100
|
170
|
145
|
105
|
30
|
153
|
38
|
135
|
4-φ12
|
|
GI-150
|
150
|
220
|
195
|
156
|
35
|
179
|
40
|
165
|
8-φ12
|
|
GI-200
|
200
|
275
|
250
|
208
|
40
|
208
|
40
|
185
|
8-φ12
|
|
GI-250
|
250
|
330
|
300
|
258
|
45
|
234
|
45
|
300
|
8-φ14
|
|
GI-300
|
300
|
380
|
350
|
308
|
55
|
300
|
55
|
350
|
8-φ14
|
|
GI-400
|
400
|
500
|
465
|
408
|
60
|
340
|
60
|
500
|
8-φ18
|
订货须知：
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
|
