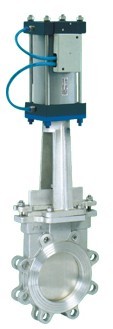

不锈钢气动刀形闸阀技术参数：
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径：DN50-1200mm NPS 2"-20"
适用温度：-38-+650℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：A级 （零泄漏）
适用介质:糖浆、纸浆、污水、煤浆、灰、渣水混合物等
配套附件：安装法兰
不锈钢气动刀形闸阀主要外形及连接尺寸
公称压力
Nominal Pressure |
DL |
L |
D1 |
D2 |
H |
Z-M |
0.6
MPa |
50 |
48 |
90 |
110
|
335 |
4-M12 |
|
65 |
48 |
110 |
130 |
363 |
4-M12 |
|
80 |
51 |
125 |
150 |
395 |
4-M16 |
|
100 |
51 |
145 |
170 |
465 |
8-M16 |
|
125 |
57 |
175 |
200 |
530 |
8-M16 |
|
150 |
57 |
200 |
225 |
630 |
8-M16 |
|
200 |
70 |
255 |
280 |
750 |
8-M16 |
|
250 |
70 |
310 |
335 |
900 |
12-M16 |
|
300 |
76 |
362 |
395 |
1120 |
12-M20 |
|
350 |
76 |
412 |
445 |
1260 |
12-M20 |
|
400 |
89 |
462 |
495 |
1450 |
16-M20 |
|
450 |
89 |
518 |
550 |
1600 |
16-M20 |
|
500 |
114 |
568 |
600 |
1800 |
16-M20 |
|
600 |
114 |
670 |
705 |
2300 |
20-M22 |
|
700 |
127 |
775 |
810 |
2500 |
24-M22 |
|
800 |
127 |
880 |
920 |
2800 |
24-M27 |
|
900 |
154 |
980 |
1020 |
3100 |
24-M27 |
|
1000 |
165 |
1080 |
1120 |
3400 |
28-M27 |
1.0
MPa |
1200 |
190 |
1295 |
1340 |
3600 |
32-M30 |
50
|
48 |
100
|
125
|
335
|
4-M16 |
|
65 |
48 |
120 |
145 |
363 |
4-M16 |
|
80 |
51 |
135 |
160 |
395 |
4-M16 |
|
100 |
51 |
155 |
180 |
465 |
8-M16 |
|
125 |
57 |
185 |
210 |
530 |
8-M16 |
|
150 |
57 |
210 |
240 |
630 |
8-M20 |
|
200 |
70 |
265
|
295 |
750 |
8-M20 |
|
250 |
70 |
320 |
350 |
900 |
12-M20 |
|
300 |
76 |
368 |
400 |
1120 |
12-M20 |
|
350 |
76 |
428 |
460 |
1260 |
16-M20 |
|
400 |
89 |
482 |
515 |
1450 |
16-M22 |
|
450 |
89 |
532 |
565 |
1600 |
20-M22 |
|
500 |
114 |
585 |
620 |
1800 |
20-M22 |
|
600 |
114 |
685 |
725 |
2300 |
20-M27 |
|
700 |
127 |
800 |
840 |
2500 |
24-M27 |
|
800 |
127 |
898 |
950 |
2800 |
24-M30 |
|
900 |
154 |
1005 |
1050 |
3100 |
28-M30 |
|
1000 |
165 |
1115 |
1160 |
3400 |
28-M30 |
|
1200 |
180 |
1325 |
1380 |
3600 |
32-M36 |
订货须知：
一、①不锈钢气动刀形闸阀产品名称与型号②PZ643X气动刀形闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定气动刀形闸阀型号，请按气动刀形闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
|
