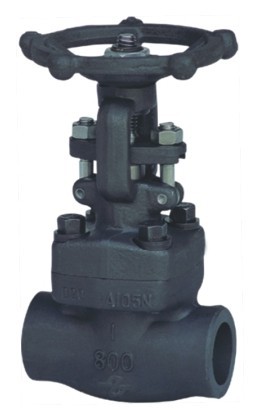

Z11Y锻钢螺纹闸阀产品采用标准
结构形式 |
栓接阀盖明杆支架结构 |
驱动方式 |
手动 |
设计标准 |
API602、BS5352 |
结构长度 |
ASME B16.10 |
连接法兰 |
ASME B16.5 |
试验和检验 |
API 598 |
注:阀门连接法兰及对焊端尺寸可根据用户要求设计制造。
Z11Y锻钢螺纹闸阀主要零件材料
序号
NO.
|
材质 |
材质 |
1 |
阀体
|
ASTM A105
ASTM A182-F11、F22、F5、F9
ASTM A182-F304、F316、F321、F304L、F316L
|
2 |
阀座
|
ASTM A105
ASTM A182-F11、F22、F5、F9
ASTM A182-F304、F316、F321、F304L、F316L
|
3 |
闸板
|
ASTM A105
ASTM A182-F11、F22、F5、F9
ASTM A182-F304、F316、F321、F304L、F316L
|
4 |
阀杆
|
ASTM A182Gr.F6a、ASTM A182F22
ASTM A182-F304、F316、F321、F304L、F316L
|
5 |
垫片
|
柔性石墨+不锈钢
|
6 |
阀盖
|
ASTM A105
ASTM A182-F11、F22、F5、F9
ASTM A182-F304、F316、F321、F304L、F316L
|
7 |
螺栓
|
ASTM A193-B7、A320-B8、F321、F304L、F316L
|
8 |
填料
|
柔性石墨
|
9 |
填料压套
|
ASTM A216-WCB
ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
|
10 |
阀杆螺母
|
铜合金
|
11 |
手轮
|
ASTM A47-32510
|
Z11Y锻钢螺纹闸阀主要外形尺寸及重量
型号:(Hs、Ps)Z11H、(Hs、Ps)Z11Y、(Hs、Ps)Z41H、(Hs、Ps)Z41Y、(Hs、Ps)Z61H、(Hs、Ps)Z61Y
Class |
800 |
DN |
尺寸(mm) |
缩径 |
全径 |
L |
H① |
W |
重量
(kg) |
mm |
in |
mm |
in |
15 |
1/2 |
10 |
3/8 |
80 |
160 |
100 |
1.9 |
20 |
3/4 |
15 |
1/2 |
92 |
165 |
100 |
2.1 |
25 |
1 |
20 |
3/4 |
111 |
192 |
125 |
3.2 |
32 |
11/4 |
25 |
1 |
120 |
220 |
160 |
6.9 |
40 |
11/2 |
32 |
11/4 |
120 |
245 |
160 |
6.9 |
50 |
2 |
40 |
11/2 |
140 |
285 |
180 |
10.4 |
|
|
50 |
2 |
172 |
392 |
200 |
15.8 |
注:①H为阀门全开时的高度.
一、①Z11Y锻钢螺纹闸阀 产品名称与型号②Z11Y锻钢螺纹闸阀 口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z11Y锻钢螺纹闸阀 型号,请按Z11Y锻钢螺纹闸阀 型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
|
