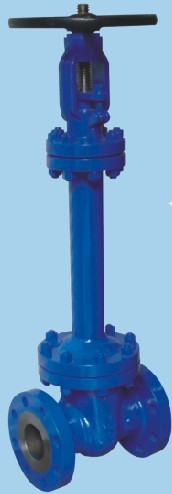

美标波纹管闸阀简述：
美标波纹管闸阀适用于公称压力150Lb~300Lb,工作温度-20℃-350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
美标波纹管闸阀其主要结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示更直观；
6、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

美标波纹管闸阀技术规范：
|
结构形式 construction
|
BB-BG-OS&Y
|
|
驱动方式 operation
|
手动hand-operated
|
|
气动 pneumatic
|
|
设计标准 design standard
|
BSS160
|
|
结构长度 face to face dimension
|
ANSI B16.10
|
|
连接法兰 flanged ends
|
ANSI B16.5
|
|
试验和检验 test&inspection
|
API 1598
|
美标波纹管闸阀产品性能规范：
|
公称压力（LB）
nominal pressure
|
壳体试验压力（MPa）
shell test
|
密封试验压力（MPa）
sealing test
|
适用温度（℃）
suitable temp
|
适用介质
suitable madium
|
|
150
|
3.0
|
2.2
|
-20℃-350℃
|
水、蒸汽、油品等
water,steam,oil,etc.
|
|
300
|
7.5
|
5.5
|
美标波纹管闸阀主要零部件材质：
|
序号NO.
|
名称part name
|
材质material
|
|
1
|
阀体body
|
WCB、CF8、CF3
|
|
2
|
闸板Gate disc
|
WCB+507/304
|
|
3
|
阀杆stem
|
2Cr13、SS304、SS316
|
|
4
|
封圈Sealing ring
|
25#+304/STL
|
|
5
|
强力垫Strong force gaskets
|
304+缠绕石墨 304+Spiral graphite
|
|
6
|
螺帽 Nut
|
ASTMA193 2H、A193-8、A193-8M
|
|
7
|
螺栓Bolt
|
ASTMA193 B7、A193-B8、A193-B8M
|
|
8
|
波纹管组件bellows combination
|
SS304、SS316L
|
|
9
|
中支架 Middle yoke
|
WCB、CF8、CF3
|
|
10
|
金属垫Metal spiral wound gasket
|
石墨+不锈钢
Asbestos+stainless steel、PTFE
|
|
11
|
填料packing
|
柔性石墨Flexible graphite、PTFE
|
|
12
|
全螺纹压套All-screwed gland
|
25#、SS304、SS316
|
|
13
|
定位片locator
|
25#、SS304、SS316
|
|
14
|
阀杆螺母stem nut
|
ZCuZn25A1Fe3Mn2
|
|
15
|
手轮hand wheel
|
碳钢carbon steel
|
|
16
|
并帽cap
|
25#
|
|
17
|
上支架Top yoke
|
WCB、CF8、CF3
|
|
18
|
螺帽 nut
|
ASTMA193 2H、A193-8、A193-8M
|
|
19
|
双头螺栓bolt
|
ASTMA193 B7、A193-B8、A193-B8M
|
|
压力等级
pressure
|
150LB
|
|
口径Size
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
21/2"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
|
L
|
108
|
117
|
127
|
140
|
165
|
173
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
256
|
381
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
950
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量（kg）Weight
|
8
|
9
|
10
|
15
|
22
|
30
|
42
|
55
|
70
|
100
|
140
|
180
|
250
|
350
|
450
|
订货须知
一、① 美标波纹管闸阀产品名称与型号② 美标波纹管闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定 美标波纹管闸阀型号，请按 美标波纹管闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
|
产品名称：
