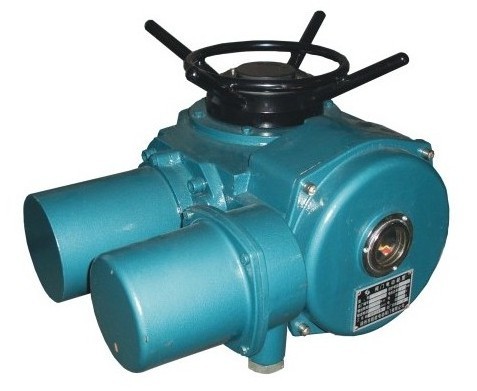

Z系列户外型电动装置
放大图片
产品名称: Z系列户外型电动装置
产品型号:
产品报价: 零售价(0.0000) 市场价(咨询) 会员价(0.0000) VIP价(0.0000)





上一个产品:[ Z系列防爆型电动装置 ]
下一个产品:[ Q641F气动软密封法兰球阀 ]
产品描述

Z系列户外型电动装置



Z系列电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀,也可用于暗杆阀。


电源:常规,三相380V(50Hz);特殊,三相660V、415V(50Hz 、60Hz);单相220V、110V(50Hz 、60Hz)


环境温度:-20~+60℃ (特殊订货-40~+80℃)。


相对湿度:≤95%(25℃时)。



防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。(详见GB3836.1)


防护等级:IP55 (特殊订货IP65、IP67)。


工作制:短时10分钟(特殊订货30分钟)。





主要性能参数



型号规格

公称转矩(N·m)

公称推力(KN

最大阀杆直径(mm

最大转圈数(圈)

手动速比

输出转速(r/min

电机功率(KW

参考重量(Kg

Z5

50

20

28

60

1:1

12

0.12

28

Z10

100

40

28

60

1:1

24/36

0.25/0.37

45

Z15

150

24/36

0.37/0.55

50

Z20

200

100

40

60

1:1

18/24

0.37/0.55

55

Z30

300

18/24

0.55/0.75

58

Z45

450

150

48

120

1:1

(20:1)

24/36

1.1/1.5

110

Z60

600

24/36

1.5/2.2

120

Z90

900

200

60

120

1:1

(25:1)

24/36

2.2/3

139

Z120

1200

24/36

3/4

142

Z180

1800

325

70

150

22.5:1

18/24

4/5.5

250

Z250

2500

18/24

5.5/7.5

255

Z350

3500

700

80

150

20:1

18/24

7.5/10

330

Z500

5000

18/24

10/15

350



注1:可按用户要求提供其它转速:12/18/24/30/36/42/48/60(r/min)
注2:当产品提供四层计数器时,最大转圈数为表1转圈数×10

外形尺寸及外形





型号

H

H1

L1

L2

L3

F

F1

F2

F3

F4

ΦD

Z5

271

96

158

226

249

158

259



310



316

Z10~Z30

316

130

200

238

295

200

255

317

349

374

400

Z45/Z60

415

195

277

277

394

230

275

391

369

394

460

Z90/Z120

453

195

281

281

412

278

310

426

404

429

556

Z180/Z250

585

250

320

320

474

295

360

476

455

476

320

Z350/Z500

717

280

399

399

1076

433

417

442

417

542

565





注1:L1为户外型/隔爆型 L2为整体型/整体隔爆型

注2:F1为户外型 F2为隔爆型 F3为整体型 F4为整体隔爆型/整体调节隔爆型
