法兰硬密封蝶阀主要是在深井、安装范围狭小的工况中便于操作。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业法兰硬密封蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
法兰硬密封蝶阀标准
|
设计规范
|
GB/T 12238
|
|
结构长度
|
GB/T 12221
|
|
法兰连接
|
GB/T 9113
|
|
试验与检验
|
GB/T 13927
|
|
产品标识
|
GB/T 12220
|
法兰硬密封蝶阀技术参数
|
公称通径
|
DN(mm)
|
50～2000
|
|
公称压力
|
PN(MPa)
|
0.25
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
试验压力Ps(MPa)
|
强度试验
|
0.375
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封试验
|
O.275
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
气密封试验
|
O．5～0.8 MPa
|
|
适用介质
|
水、油品、蒸汽、煤气、酸、碱等
|
|
适用温度
|
一40℃～5 70℃
|

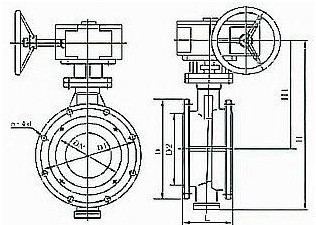

法兰硬密封蝶阀尺寸
|
公称通径
DN
|
结构长度L
|
外形尺寸（参考值）
|
连接（标准值）
|
参考
重量Dt343H
|
|
H
|
Dt343H
|
PN0.6MPa
|
PN1.0MPa
|
|
mm
|
inch
|
短
|
长
|
H1
|
A1
|
B1
|
D
|
D1
|
z- d
|
D
|
D1
|
z- d
|
|
50
|
2
|
108
|
150
|
112
|
350
|
180
|
200
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
17
|
|
65
|
5/2
|
112
|
170
|
115
|
370
|
180
|
200
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
20
|
|
80
|
3
|
114
|
180
|
120
|
380
|
180
|
200
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
23
|
|
100
|
4
|
127
|
190
|
138
|
420
|
180
|
200
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
25
|
|
125
|
5
|
140
|
200
|
164
|
460
|
180
|
200
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
40
|
|
150
|
6
|
140
|
210
|
175
|
555
|
270
|
280
|
165
|
225
|
8-18
|
285
|
240
|
8-22
|
47
|
|
200
|
8
|
152
|
230
|
208
|
605
|
270
|
280
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
60
|
|
250
|
10
|
165
|
250
|
243
|
680
|
270
|
280
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
95
|
|
300
|
12
|
178
|
270
|
283
|
800
|
380
|
420
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
124
|
|
350
|
14
|
190
|
290
|
310
|
835
|
380
|
420
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
181
|
|
400
|
16
|
216
|
310
|
340
|
915
|
450
|
470
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
260
|
|
450
|
18
|
222
|
330
|
380
|
960
|
480
|
490
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
338
|
|
500
|
20
|
229
|
350
|
410
|
1020
|
480
|
490
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
360
|
|
600
|
24
|
267
|
390
|
470
|
1225
|
480
|
660
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
540
|
|
700
|
28
|
292
|
430
|
550
|
1355
|
640
|
660
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
580
|
|
800
|
32
|
318
|
470
|
640
|
1470
|
640
|
660
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
845
|
|
900
|
36
|
330
|
510
|
710
|
1545
|
750
|
860
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1050
|
|
1000
|
40
|
410
|
550
|
770
|
1795
|
850
|
860
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1500
|
|
1200
|
48
|
470
|
630
|
890
|
1965
|
850
|
900
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
2000
|
订货须知：
一、①d343h法兰硬密封蝶阀产品名称与型号②d343h法兰硬密封蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定d343h法兰硬密封蝶阀型号，请按d343h法兰硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
感谢您访问我们的网站.如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。您的满意，是双德人永恒的追求！
