法兰式工业蝶阀由本厂自主研发生产的蝶阀质量可靠、价格合理、售后服务完善。D41w不锈钢手动蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MP工蝶阀广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
法兰式工业蝶阀主要特点：
-
电动可实现现场操作和远距离控制，启闭方便迅速、省力、流体阻力小，可以经常操作。（2）结构简单，体积小，重量轻。（3）可以运送泥浆，在管道口积存液体最少。（4）低压下，可以实现良好的密封。（5）调节性能好。（6）非密封型D41W手动通风蝶阀。本阀可作为通风除尘管路双向启闭及调节装置
法兰式工业蝶阀主要技术参数
|
公称通经
|
DN（mm）
|
50-200
|
|
公称压力
|
PN（MPa）
|
0.05
|
0.25
|
0.6
|
|
试验压力
|
强度试验
|
0.075
|
0.375
|
0.9
|
|
密封试验
|
≤1.5％泄漏量
|
|
适用介质
|
煤气、含尘气体、烟道气等。
|
|
适用温度
|
手动、蜗杆涡轮传动、气传动、电传动。
|

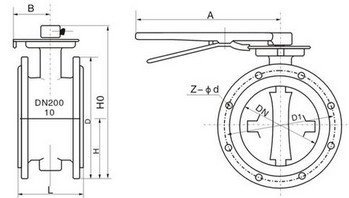

D41W-0.6/6C非密封型D41W法兰式工业蝶阀主要外形尺寸及重量：
|
公称通径(DN)
|
主要外形尺寸/（mm）
|
重量（kg）
|
|
L
|
D
|
D1
|
D2
|
H
|
b
|
c
|
n-d
|
H0
|
|
100
|
120
|
210
|
170
|
144
|
166
|
18
|
2
|
4-18
|
200
|
10
|
|
125
|
120
|
240
|
200
|
174
|
177
|
18
|
2
|
8-18
|
200
|
12
|
|
150
|
120
|
265
|
225
|
200
|
190
|
20
|
2
|
8-18
|
200
|
14
|
|
200
|
140
|
320
|
280
|
254
|
240
|
22
|
2
|
8-18
|
250
|
29
|
|
250
|
160
|
375
|
335
|
310
|
264
|
24
|
2
|
12-18
|
250
|
31
|
|
300
|
180
|
440
|
395
|
363
|
290
|
24
|
2
|
12-22
|
250
|
34
|
|
350
|
180
|
490
|
445
|
413
|
352
|
24
|
2
|
12-22
|
350
|
55
|
|
400
|
180
|
540
|
495
|
463
|
377
|
24
|
2
|
16-22
|
350
|
62
|
|
450
|
180
|
595
|
550
|
518
|
402
|
24
|
2
|
16-22
|
350
|
75
|
|
500
|
180
|
645
|
600
|
568
|
427
|
26
|
2
|
20-22
|
350
|
83
|
|
600
|
180
|
755
|
705
|
667
|
477
|
30
|
2
|
20-26
|
350
|
106
|
法兰式工业蝶阀安装提示：（1）在安装时，阀瓣要停在关闭的位置上。（2）开启位置应按蝶板的旋转角度来确定。（3）带有旁通阀的蝶阀，开启前应先打开旁通阀。（4）应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
订货须知：
一、① 法兰式工业蝶阀产品名称与型号②d41x法兰式工业蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定d41x法兰式工业蝶阀型号，请按d41x法兰式工业蝶阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
