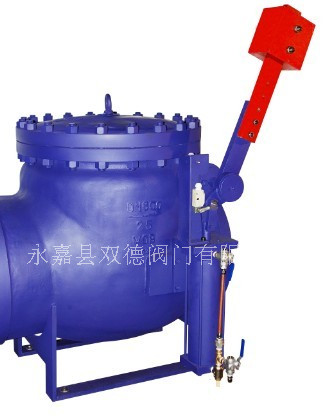

抽气止回阀概述:
H661h/y快关抽气止回阀在火力发电厂,汽轮发电机是电厂的心脏。抽气止回阀是汽轮发电
机组的配套产品。是保护汽轮发电机组的专用快关阀门,其作用是防止汽轮机组在突然甩负荷时汽轮机内压突然降低,抽汽管和各种热器内蒸汽倒流入汽轮机内造成在每分钟3000多转高速旋转的汽轮机叶片突然打反车运转,而造成将汽轮机叶片打碎,毁坏汽轮发电机的恶性事故,并防止加热器系统管道泄露使水从抽汽管路进入汽轮机内而发生水击事故。
快关抽气止回阀公称通径:50~500m 材质:铸铁、铸钢 工作压力:1.0~32Mpa ,适用范围:480℃
抽气止回阀技术说明:
汽轮机是火力和核能发电厂的核心设备。抽气止回阀是保证汽轮机的安全运行的配套产品,当汽轮机内的压力突然降低时避免因抽气管和各加热器内蒸汽倒流造成正在以每分钟3000多转高速旋转的汽轮机叶片突然逆转,进而造成叶片打碎,毁坏汽轮机的恶性事故的发生,并可防止加热器系统管道泄漏,使水从抽气管路进入汽轮机内而发生水击事故。
抽气止回阀能够在汽轮机内的压力突然降低时,向电厂控制系统给出一个关闭信号,同时动力系统能给出一个很大的的关闭力矩,在0.5秒内迅速关闭阀门,保证汽轮机的安全。该阀门的功能符合国家电力公司于2000年9月28日发布的防止电力生产重大事故的25项要求的第9.1.10条款规定的"抽气机组必须设置有能够快速关闭的抽气快关阀"的要求。
抽气止回阀主要特点与用途:
抽气止回阀重要的设计原则是作为一个保护装置必须有很高的保护性,双德抽气止回阀体现出这一特点。制造过程中选用最好的材料及最先进的工艺技术确保我们的抽气止回阀是优越的和完全可靠的阀门。
1.自由摆动的阀瓣;阀瓣在体腔内,以连接销轴为中心,在介质的作用下,可以自由摆动。
2.自动调整阀瓣和阀瓣联臂;阀瓣和阀瓣联臂的安装位置可以进行调整。
3.倾斜阀座的设计;阀座密封面倾斜一角度,更便于阀瓣自动复位,密封可靠。
4.平衡轴结构;外部加一平衡轴,使介质流动平稳,减少阀瓣抖动和噪声。
5.流线型阀体的设计;阀体内腔采用流线性结构设计,使介质流动平稳,不产生涡流。
6.外侧杠杆;外侧设一传动杠杆,便于传动力矩。
7.动力缸操作。外加驱动缸,保证阀门快速关闭,防止介质倒流。
抽气止回阀特点
1.设计制造验收标准采用ANSIB16.34、E101或JB/T3595,强度及密封性能完全符合标准需要,真空状态下的阀门进行真空试验,整机寿命满足用户要求。
2.阀瓣设计为经摇杆与阀杆活动连接,可与阀认密封面自对对中,保证密封面吻合。
3.针对不同温度,主体材料采用碳钢或高温钢,密封面堆焊硬质合金。
4.阀门配有阻尼重锤,可平衡关闭件动力矩,防止不锤的发生。
5.阀座密封面倾斜一定角度,减少关闭时间,减轻冲击,保护设备本身和管道安全。
6.阀体内腔采用流线型设计,流通能力大,减小阀门阻力。
7.执行机构为弹簧复位式气缸或液压缸,并与阀门关闭件动作相对独立,执行机构故障不影响关闭件动作。
8.关闭件开启设有限位机构,避免开启过位造成损坏。
9.气缸戒液压缸内壁涂耐磨耐蚀层,可增加寿命,减轻动作阻力,使阀门灵活、可靠。10.执行机构配有阀门开关位置信号输出、阀门开启位置就地指示。
抽气止回阀结构特点
10.密封面堆焊Cr13系不锈钢或钴基硬质合金,有良好的耐磨性,密封性能稳定可靠。
11.重锤通过加长杆和拨叉作用于销轴,用以平衡和摇杆的重力矩,防止水锤现象的发生。当介质正向流动时,有助于打开阀门,并在运行中保持阀门的平稳和减少振动。
12.当介质正向流动时,气缸下腔进气,与重锤共同作用,合阀瓣平衡地处在全开位置。当介质反向流动时,气缸活塞下腔迅速泄压,阀瓣在0.5秒内快速关闭。
抽气止回阀设计制造检验标准
设计制造标准:ASME/ANSIB16.34、E101、JB/T3595
结构长度标准:JB/T3595、ASME/ANSIB16.10、GB/T12221
焊接端或法兰标准:GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82
试验验收标准:JB/T9092、JB/T3595、ASME/ANSIB16.34、E101
抽气止回阀技术参数:
公称通径:DN200-1000mm
公称压力:PN0.6-10.0mpa
工作温度:200-510°C
抽气止回阀阀体材料:
阀体 阀瓣 摇杆 阀盖:WCB,WC6,WC9
阀杆:2Cr13,CrMoV
抽气止回阀主要零件材料:
零件名称
|
阀体阀盖
|
摇杆阀瓣
|
填料
|
销轴
|
弹簧
|
适用温度
|
材料
|
WCB
|
WCB
|
柔性石墨
|
2Cr13
|
弹簧钢
|
≤425℃
|
WC6
|
WC6
|
柔性石墨
|
304
|
弹簧钢
|
≤540
|
WC9
|
WC9
|
柔性石墨
|
304
|
弹簧钢
|
≤570
|
抽气止回阀主要性能规范:
公称压力PN(10×MPa)
|
16
|
25
|
40
|
64
|
100
|
强度试验(MPa)
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
密封试验(MPa)
|
1.75
|
2.8
|
4.4
|
7.0
|
11.0
|
试验介质
|
水
|
订货须知:
一、①抽气止回阀名称与型号②抽气止回阀口径,如果您对抽气止回阀型号不熟悉,请说明使用介质,温度,压力,驱动方式及连接方式。③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定抽气止回阀型号,请报抽气止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
