您现在的位置：首页 > 产品展示 > 双气缸气动蝶阀

放大图片

产品名称：	双气缸气动蝶阀
产品型号：	d673h25c
产品报价：	零售价（0.0000）市场价（咨询）会员价（0.0000） VIP价（0.0000）

上一个产品：[ 气动蝶阀d671x ]
下一个产品：[ 气动对夹蝶阀 ]

产品描述

双气缸气动蝶阀随着科学技术的不断进步和产品的不断更新，双德阀门的需求量已有显著的提高，蝶阀的使用已从常温低压发展到高温高压，以及耐磨耐腐蚀等领域。，由于蝶阀具有体积小、重量轻、操作灵活、安装方便、流通能力大等优点，在食品、医药、石油、化工、电力、环保、高层建筑、给排水及冶金、矿山、轻纺、能源等领域中已大量的取代了闸阀、截止阀、球阀等其它阀门。

双德公司在生产各系列蝶阀的过程中，不断吸收国际先进技术和结构特点，满足了广大用户的各种需求，并在设计、制造、质量控制方面积累了丰富的经验。特别是金属硬密封蝶阀，创造了自己独特的密封性能。其特点是阀座与蝶板几乎无磨擦，而每开启 1度时全周立即脱离密封面。具有结构紧凑，启闭迅速，密封性能可靠，能在较高温度和较高压力下使用，是目前国内外先进的新型管路控制阀门。

双气缸气动蝶阀用途：

本系列硬密封蝶阀，广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用。

双气缸气动蝶阀特点：

1、采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能及密封副磨损补偿性。

2、密封圈为软硬层叠式金属片，具有金属密封和弹性密封的双重优点。

3、密封面采用堆司太立硬质合金，密封耐磨损，使用寿命长。

4、选用不同材料，无论在低温和高温、高压情况下，均具有优良的密封性能，而可以制造成双向密封型。

5、可根据用户要求提供多种传动装置．

6、电动蝶阀可现场手动或远距离集中控制，且能满足计算机程控艺需要。

双气缸气动蝶阀尺寸

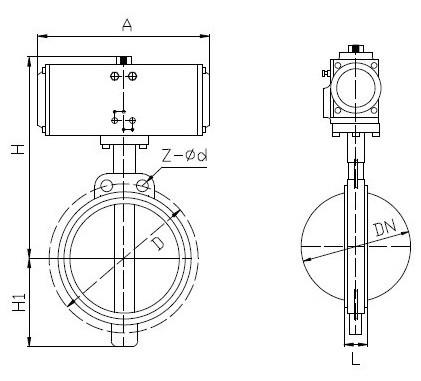

气动蝶阀结构

公称通径		长度标准值	外形尺寸（参考值)										连接尺寸 (标准值)				重量 (kg)
公称通径		长度标准值	H	Dd373H			Dd673H			Dd973H			PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	12
65	21/2	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	13
80	3	64	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	15
100	4	64	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	17
125	5	70	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	27
150	6	76	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22	29
200	8	89	215	780	400	425	850	250	170	775	300	315	280	8-18	295	8-22	45
250	10	114	243	840	400	425	925	250	170	945	300	315	335	12-18	350	12-22	69
300	12	114	285	995	450	560	1035	450	220	1070	300	315	395	12-22	400	12-22	86
350	14	127	320	1050	450	560	1070	450	220	1140	300	315	445	12-22	460	16-22	122
400	16	140	350	1220	535	580	1190	450	220	1210	300	315	495	16-22	515	16-26	141
450	18	152	350	1280	535	580	1250	650	280	1335	575	714	550	16-22	565	20-26	191
500	20	152	380	1365	535	580	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	435	1460	570	660	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	480	1520	750	550	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	530	1710	750	550	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	595	1810	750	550	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	650	1900	900	750	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	775	2280	1000	925	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400
1400	56	279	870	2450	1000	925	2886	1560	36-36	1590	36-42	1900
1600	64	318	1000	2730	1000	925	3156	1760	40-36	1820	40-48	2900
1800	72	356	1110	3020	1100	980	3421	1970	44-39	2020	44-48	4000
2000	80	406	1250	3270	1100	980	3685	2180	48-42	2230	48-48	5300

公称通径		长度标准值	外形尺寸（参考值）										连接尺寸 (标准值)				重量 (kg)
公称通径		长度标准值	H	Dd373H			Dd673H			Dd973H			PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	125	4-18	125	4-18	12
65	21/2	46	115	370	180	200	625	245	72	530	250	255	145	4-18	145	8-18	13
80	3	64	120	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18	15
100	4	64	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22	17
125	5	70	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26	27
150	6	76	175	555	270	280	800	355	92	705	300	315	240	8-22	250	8-26	29
200	8	89	215	780	400	425	850	250	170	775	300	315	295	12-22	310	12-26	45
250	10	114	243	840	400	425	925	250	170	945	300	315	355	12-26	370	12-30	69
300	12	114	285	995	450	560	1035	450	220	1070	300	315	410	12-26	430	16-30	86
350	14	127	320	1050	450	560	1070	450	220	1140	300	315	470	16-26	490	16-33	122
400	16	140	350	1220	535	580	1190	450	220	1210	300	315	525	16-30	550	16-36	141
450	18	152	350	1280	535	580	1250	650	280	1335	575	714	585	20-30	600	20-36	191
500	20	152	380	1365	535	580	1290	650	280	1415	575	714	650	20-33	660	20-36	260
600	24	154	435	1460	570	660	1455	850	380	1605	656	810	770	20-36	770	20-39	380
700	28	165	480	1520	750	550	1585	850	380	1844	656	810	840	24-36	875	24-42	450
800	32	190	530	1710	750	550	1700	1250	380	2040	656	810	950	24-39	990	24-48	650
900	36	203	595	1810	750	550	1865	1250	380	2255	785	863	1050	28-39	1090	28-48	830
1000	40	216	650	1900	900	750	2015	1250	380	2380	785	863	1170	28-42	1210	28-56	1050
1200	48	254	775	2280	1000	925	2250	1250	380	2640	785	863	1390	32-48	1420	32-56	1400
1400	56	279	870	2450	1000	925	2886	1590	36-48	1640	36-62	1900
1600	64	318	1000	2730	1000	925	3156	1820	40-56	1860	40-62	2900
1800	72	356	1110	3020	1100	980	3421	2020	44-56	2070	44-70	4000
2000	80	406	1250	3270	1100	980	3685	2230	48-62	2300	48-70	5300

公称通径		结构长度（标准值）	外形尺寸（参考值）											连接尺寸(标准值)
公称通径		结构长度（标准值）	H	Dd373H			Dd673H			Dd973H				PN4.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3		D1		Z-d
50	2	43	112	350	180	200	530	250	255	125	4-18
65	21/2	46	115	370	270	280	625	250	170	530	250	255	145		8-18
80	3	64	120	380	270	280	625	250	170	565	250	255	160		8-18
100	4	64	138	420	270	280	645	250	170	600	250	255	190		8-22
125	5	70	164	460	380	420	675	250	170	640	250	255	220		8-26
150	6	76	175	555	380	420	715,	450	220	705	300	315	250		8-26
200	8	89	208	780	400	425	800	450	220	775	300	315	320		12-30
250	10	114	243	840	400	425	850	450	220	945	300	315	385		12-33
300	12	114	285	995	450	560	925	450	280	1070	300	315	450		16-33
350	14	127	320	1050	450	560	1035	650	280	1140	300	315	510		16-36
400	16	140	350	1220	535	580	1070	650	280	1210	300	315	585		16-39
450	18	152	350	1280	535	580	1190	650	280	1335	575	714	610		20-39
500	20	152	380	1365	535	580	1415	575	714	670	20-42

注:法兰标准:GB/T9113.1-2000 GB/T911.5.1-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。

订货须知：

一、①双气缸气动蝶阀名称与型号②双气缸气动蝶阀口径，如果您对双气缸气动蝶阀型号不熟悉，请说明使用介质，温度，压力，驱动方式及连接方式。③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定双气缸气动蝶阀型号，请报双气缸气动蝶阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。

感谢您访问我们的网站【www.zgsd-v.com】,如有任何疑问.您可以致电给我们,我们竭诚为您提供优质的服务。您的满意，是双德人永恒的追求！

本公司承诺：

①本保证书只针对永嘉县双德阀门有限公司所销售的产品。

②本公司产品实行质量三包，即：包修、包退、包换。

③包修服务包括：保修期内属于保修范围的免费维修，超过保修期或在保修期内但不属于保修范围的有偿维修。

④保修期以客户方验收合格之日起，为期12个月。货物运至客户方后，客户方必须在七个工作日内对产品进行验收，在半个月内未提出异议，供方视全部为合格产品。

⑤保修范围：在保修期内，产品由于生产质量、上次维修质量原因引起的故障范围。
