产品展示 您现在的位置:首页 > 产品展示 > 手动衬胶蝶阀
手动衬胶蝶阀
放大图片
产品名称: 手动衬胶蝶阀
产品型号: d71j-10
产品报价: 零售价(0.0000) 市场价(面议) 会员价(0.0000) VIP价(0.0000)





上一个产品:[ 衬氟蝶阀 ]
下一个产品:[ 气动通风蝶阀 ]
产品描述

手动衬胶蝶阀概述:

d71j-10连接法兰,对夹,内衬丁晴橡胶,乙丙橡胶,耐热乙丙橡胶,天然橡胶,氯丁橡胶,氟橡胶,根据介质化学性质拥有更合理的选择。双德碳钢衬胶蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、冶金、城  建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。双德碳钢衬胶蝶阀其主要特点为:
 1. 设计精巧、合理、结构独特,重量轻,启闭迅速。
 2. 操力矩小,操作方便,省力灵巧。
 3. 可以任意位置安装、维修方便。
 4. 密封件可以更换,密封性能可靠到达双向密封零泄漏。
 5. 密封材料耐老化、耐腐蚀、使用寿命长等特点。


d71j-10手动衬胶蝶阀标准

◆采用标准:  设计标准:GB/T12238-1989;
           ISO 10631-1994或BSEN593-1998
  法兰连接尺寸:GB/T17241.6-1998;
          ISO7005-2或BSEN1092-2002
  结构长度:GB/T1221-1989;
           ISO5752-1988或BSEN558-1
  压力试验:GB/T13927-1992;JB/T9092-1999;
           ISO5028-1993或BSEN6755-1-1986
d71j-10手动衬胶蝶阀主要技术参数:
  1.电源可选:220VAC50Hz,380VAC50Hz,24VDC
  2.控制原理:智能调节型(Z型): in:4-20mA,out: 4-20mA,  电源220VAC
             开关型标准型(E型),无源触点型(S型),

             开度信号型(R型) 详见使用说明书



公称通径

DN(mm)                50-2000

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

适用介质

空气、水、污水、蒸汽、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

手动衬胶蝶阀主要零件材质:



零件名称

材料

阀体

球墨铸铁、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟乙烯

阀杆

2Cr13、不锈钢

填料

Ο型圈、柔性石墨

手动衬胶蝶阀密封材料选用和适用温度:





材料品种

氯丁橡胶

丁氰橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

代号

X或 J

XA或 JA

XB或 JB

XC\JC或 F

XD或 JD

XE或JE

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

适用工作温度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃

设计与制造:GB12238 结构长度:GB12221(20系列) 法兰连接尺寸:GB4216 D71X半衬衬胶蝶阀



部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7、手轮

手动衬胶蝶阀材料选择



密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

EPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类

四、测试:

衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

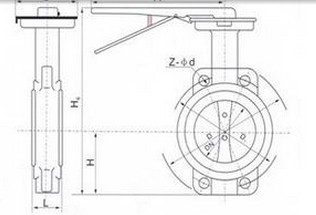

手动衬胶蝶阀主要尺寸参数:

d71j-10手动衬胶蝶阀



公称通径
DN

公称压力
MPa

工作压力
MPa

L
mm


mm

D1
mm

n-Φd
mm

H1
mm

H2
mm

S
mm

H3
mm

重量
Kg/kilos

40

1.6

1.0

1.6

1.0

33

150

110

4-18

55

100

235

27

2

50

43

165

125

4-18

64

120

235

27

2.5

65

46

185

145

4-18

80

120

235

27

4.5

80

46

200

160

8-18

112

130

265

27

5.5

100

52

220

180

8-18

90

145

265

27

6.5

125

56

250

210

8-18

112

160

365

32

11.5

150

56

285

240

8-22

135

175

365

32

13.5

订货须知:

一、①手动衬胶蝶阀名称与型号②手动衬胶蝶阀口径,如果您对手动衬胶蝶阀型号不熟悉,请说明使用介质,温度,压力,驱动方式及连接方式。③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定手动衬胶蝶阀型号,请报手动衬胶蝶阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。

感谢您访问我们的网站【www.zgsd-v.com】,如有任何疑问.您可以致电给我们,我们竭诚为您提供优质的服务。您的满意,是双德人永恒的追求!



本公司承诺:

①本保证书只针对永嘉县双德阀门有限公司所销售的产品。

②本公司产品实行质量三包,即:包修、包退、包换。

③包修服务包括:保修期内属于保修范围的免费维修,超过保修期或在保修期内但不属于保修范围的有偿维修。

④保修期以客户方验收合格之日起,为期12个月。货物运至客户方后,客户方必须在七个工作日内对产品进行验收,在半个月内未提出异议,供方视全部为合格产品。

⑤保修范围:在保修期内,产品由于生产质量、上次维修质量原因引起的故障范围。
