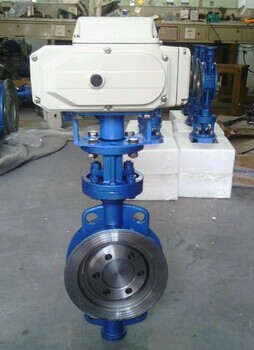

一、电动硬密封蝶阀的详细资料：
电动对夹式金属硬密封蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。 电动对夹式金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性,使用寿命长,电动硬密封蝶阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
该三偏心硬密封蝶阀操作力矩小，是所有阀类中操作力矩最小的一种，是自动化控制系统中仪表的执行单元，以AC220V、AC380V或DC24V电源电压作动力，接受来自（DCS、PLC）系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动阀轴0~90º，就能完成启闭动作或调节动作。全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。调节范围大，通过输入电流信号或电压信号，将此转变成与输入信号相对应的位移，改变阀板的旋转角度（0-90º任意角度），因此一定的输入信号对应一定的转角，实现比例动作，故有较好的调节控制流量等参数。
三、电动硬密封蝶阀采用标准
|
制造标准
|
JB/T 8527-97
|
|
法兰标准
|
GB9113-2000
|
|
结构长度标准
|
GB12221-89
|
|
检验标准
|
GB/T 13927-92
|
四、电动硬密封蝶阀主要技术参数
|
公称通经DN（mm）
|
50～2000
|
|
公称药理PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封试验（MPa）
|
0.66
|
1.1
|
1.76
|
2.75
|
|
强度试验（MPa）
|
0.9
|
1.5
|
2.4
|
3.75
|
|
适用温度
|
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
五‘电动硬密封蝶阀主要零部件材料
|
零件名称
|
材料
|
|
阀体
|
WCB、合金钢、不锈钢、QT450-10
|
|
蝶板
|
WCB、合金钢、不锈钢、QT450-10
|
|
阀轴
|
2Cr13不锈钢、合金钢
|
|
密封圈
|
不锈钢圈
|
|
填料
|
柔性石墨
|
六、电动硬密封蝶阀主要外形连接尺寸
|
公称通经（DN）
|
主要尺寸
|
法兰尺寸和螺栓规格
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
L
|
H
|
H1
|
D1
|
4-Ф－M
|
D1
|
4-Ф－M
|
D1
|
4-Ф－M
|
|
50
|
43
|
350
|
112
|
125
|
Ф18
|
125
|
Ф18
|
125
|
Ф18
|
|
65
|
46
|
370
|
115
|
145
|
Ф18
|
145
|
Ф18
|
145
|
Ф18
|
|
80
|
49
|
380
|
120
|
160
|
Ф18
|
160
|
Ф18
|
160
|
Ф18
|
|
100
|
56
|
420
|
138
|
180
|
Ф18
|
180
|
Ф18
|
190
|
Ф23
|
|
125
|
64
|
460
|
164
|
210
|
Ф18
|
210
|
Ф18
|
220
|
Ф27
|
|
150
|
70
|
555
|
175
|
240
|
Ф23
|
240
|
Ф23
|
250
|
Ф27
|
|
200
|
71
|
605
|
208
|
295
|
M20
|
295
|
M20
|
310
|
M24
|
|
250
|
76
|
680
|
243
|
350
|
M20
|
355
|
M24
|
370
|
M27
|
|
300
|
83
|
800
|
283
|
400
|
M20
|
410
|
M24
|
430
|
M27
|
|
350
|
92
|
835
|
310
|
460
|
M20
|
470
|
M24
|
490
|
M30
|
|
400
|
102
|
915
|
340
|
515
|
M24
|
525
|
M27
|
550
|
M33
|
|
450
|
114
|
960
|
380
|
565
|
M24
|
585
|
M27
|
600
|
M33
|
|
500
|
127
|
1020
|
410
|
620
|
M24
|
650
|
M30
|
660
|
M33
|
|
600
|
154
|
1225
|
470
|
725
|
M27
|
770
|
M33
|
770
|
M36
|
|
700
|
165
|
1355
|
550
|
840
|
M27
|
840
|
M33
|
875
|
M39
|
|
800
|
190
|
1470
|
640
|
950
|
M30
|
950
|
M36
|
990
|
M45
|
|
900
|
203
|
1545
|
710
|
1050
|
M30
|
1050
|
M36
|
1090
|
M45
|
|
1000
|
216
|
1795
|
770
|
1160
|
M33
|
1170
|
M39
|
1210
|
M52
|
|
1200
|
254
|
1965
|
890
|
1380
|
M36
|
1390
|
M45
|
1420
|
M52
|
订货须知：
一、①电动硬密封蝶阀名称与型号②电动硬密封蝶阀口径，如果您对电动硬密封蝶阀型号不熟悉，请说明使用介质，温度，压力，驱动方式及连接方式。③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定电动硬密封蝶阀型号，请报电动硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
