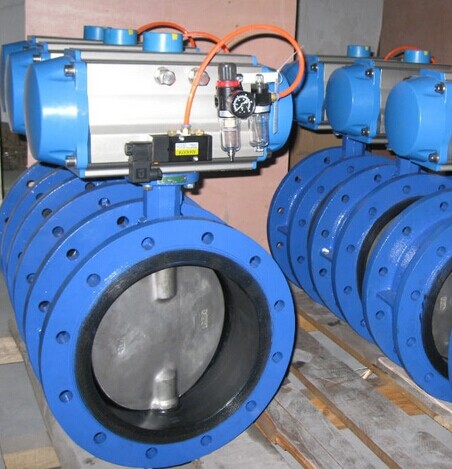

d641X-10型气动控制蝶阀当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。定位器可调节阀门管道流量。双德D641X法兰式气动蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的场合。
产品结构特点：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点
气动控制蝶阀产品性能参数：
|
公称通径
|
DNmm
|
50～2000
|
|
公称压力
|
PNMPa
|
0.6
|
1.O
|
1.6
|
|
试验压力 PsMPa
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
O.66
|
1.1
|
1.76
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等
|
|
驱动形式
|
手动、蜗轮传动、气传动、电传动
|
主要零件的材料
|
零件名称
|
材料
|
|
阀体
|
球墨铸铁、铸钢、合金钢、不锈钢
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
各种橡胶、聚四氟乙烯
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
0型圈、柔性石墨
|
D641X气动控制蝶阀具体型号有：
D641X-2.5,D641X-6,D641X-10,D641X-16； （阀体：铸铁）
D641X-2.5Q,D641X-6Q,D641X-10Q,D641X-16Q； （阀体：球墨铸铁）
D641X-2.5C,D641X-6C,D641X-10C,D641X-16C； （阀体：铸钢）
D641X-2.5P,D641X-6P,D641X-10P,D641X-16P； （阀体：不锈钢）
D641X气动控制蝶阀具体型号代表：
阀门类型代号：“D”表示蝶阀
驱动形式代号：“6”表示气动
连接形式代号：“4”表示法兰式
结构形式代号：“1”表示中心垂直板式
密封面材料代号：“X”表示橡胶
