手动三偏心蝶阀
放大图片
产品名称: 手动三偏心蝶阀
产品型号: d43h
产品报价: 零售价(0.0000) 市场价(咨询) 会员价(0.0000) VIP价(0.0000)





上一个产品:[ D363h全焊接蝶阀 ]
下一个产品:[ d71x软密封蝶阀 ]
产品描述

一、产品概述:

硬密封蝶阀采用慎密的J形弹性密封圈和三偏疼多条理金属硬密封结构,双德手动三偏心蝶阀被广泛用于介质温度≤425℃的治金、电力、石油化工、食品、饮料、医药以及给排水、水处理、高层建筑市政扶植等工业环保管道上,作启闭和调节介质流量之用。



二、D43H产物特点

1、硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越不雅观越紧的密封功效

2、密封圈选用不锈钢建造,手动三偏心蝶阀具有金属硬密封和弹性密封的双重利益,无论在低温柔高温的情况下,均具有精巧的密封机能,具有耐蜕化,应用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,应用寿命长

4、产品规格蝶板采用绗架结构,强度高,过流面积大年夜,流阻小

5、硬密封蝶阀具有双向密封功效,安装时不受介质流向的限制,也不受空间地位的影响,可在任何偏向安装

6、驱动装配可以多工位(扭转90°或180°)安装,便于用户应用



三、手动三偏心蝶阀采用标准

法兰连接尺寸:GB9115-88

              GB91113-88;GB4216-84

结构长度:GB12221-89

压力试验:GB/T13927-92:ZBJ16006-90



四、手动三偏心蝶阀主要技术参数



公称通径

DN(mm)

50~150

公称压力

PN(Mpa)

1.0

1.6

2.5

试验压力Ps(Mpa)

强度试验

1.5

2.4

3.75

密封试验

1.1

1.76

2.75

适用介质

水、蒸汽、油品、海水、酸类

适用温度

 -29℃~425℃



五、主要零件材料



名称

材料

阀体

碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢

阀板

碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢

阀杆

2Cr13、不修钢、铬镍钼钛钢

密封圈

不锈钢、氟塑料、聚丙脂

填料

氟塑料、柔性石墨



六、D43(H、F)-(10、16、25)C、P、R、V手动三偏心蝶阀系列结构尺寸:

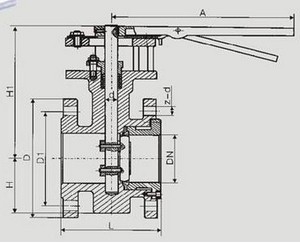

手动三偏心蝶阀结构



公称通径DN

外形尺寸

法兰尺寸和螺栓尺寸

PN1.0MPa

PN1.6MPa

PN2.5MPa

L

H1

H

H3

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

108

325

240

265

165

125

100

 4-18

165

125

99

 4-18

165

125

99

 4-18

65

112

340

250

265

185

145

120

 4-18

185

145

118

 4-18

185

145

118

 4-18

80

114

355

255

320

200

160

135

 8-18

200

160

132

 8-18

200

160

132

 8-18

100

127

400

275

320

220

180

155

 8-18

220

180

156

 8-18

235

190

156

 8-22

125

140

435

300

340

250

210

185

 8-18

250

210

184

 8-18

270

220

184

 8-26

150

140

455

310

390

285

240

210

 8-22

285

240

211

 8-22

300

250

211

 8-26
