涡轮通风蝶阀
放大图片
产品名称: 涡轮通风蝶阀
产品型号: d341w-1c
产品报价: 零售价(0.0000) 市场价(咨询) 会员价(0.0000) VIP价(0.0000)





上一个产品:[ d41w手动通风蝶阀 ]
下一个产品:[ 高温烟道蝶阀 ]
产品描述

一、产品概述:

TD341W涡轮通风蝶阀本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。

二、产品特点:

1、涡轮通风蝶阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。



三、零件材料:



零件名称

材料

阀体

铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

蝶板

铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

密封圈

与阀体相同

阀杆

碳钢、 2Crl3、不锈钢、铬镍钼钛钢

填料

柔性石墨



四、D341W涡轮通风蝶阀密封材料选用和适用温度



材料品种

碳素钢

低温碳钢

合金钢

奥氏体不锈钢

铬钼钢

代号

WCB

LCB

WC6或WC9

C5或C12

铬 Cr-18型、304、31 6

12CrMoV

耐最高温度

425℃

345℃

595℃

650℃

600℃

560℃

耐最低温度

-29℃

-46℃

-29℃

-29℃

-196℃

-40℃

适用工作温度

≤ 25℃

≤345℃

≤595℃

≤ 650℃

≤600℃

≤560℃





五、D341W涡轮通风蝶阀D41/341/641/941W-0.5/2.5/6 C.P.R.V系列连接尺寸

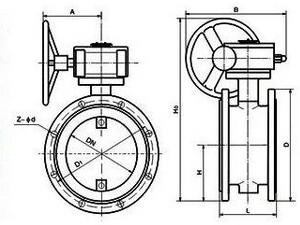

通风蝶阀结构图



公称通径

结构长度
(标准值)

外形尺寸
(参考值)

连接尺寸 (标准值)

参考重量
(kg)

0.05MPa、0.25MPa

O.6MPa

mm

inch

L

H

H1

D

D1

D2

Z-d

D

D1

D2

Z-d

100

4

120

105

219

210

170

144

4-18

210

170

144

4-18

20

125

5

120

120

234

240

200

174

8-18

240

200

174

8-18

25

150

6

120

132

247

265

225

199

8-18

265

225

199

8-18

29

200

8

140

160

403

320

280

254

8-18

320

280

254

8-18

47

250

10

140

187

433

375

335

309

12-18

375

335

309

12-18

67

300

12

170

220

465

440

395

363

12-22

440

395

363

12-22

78

350

14

170

245

539

490

445

413

12-22

490

445

413

12-22

96

400

16

190

270

543

540

495

463

16-22

540

495

463

16-22

130

450

18

190

297

571

595

550

518

16-22

595

550

518

16-22

142

500

20

190

322

644

645

600

568

20-22

645

600

568

20-22

191

600

24

210

377

701

755

705

667

20-26

755

705

667

20-26

230

700

28

210

430

753

860

810

772

24-26

860

810

772

24-26

250

800

32

210

487

807

975

920

878

24-30

975

920

878

24-30

320

900

36

250

537

973

1075

1020

978

24-30

1075

1020

978

24-30

410

1000

40

250

587

1023

1175

1120

1078

28-30

1175

1120

1078

28-30

510

1200

48

250

687

1153

1375

1320

1280

32-30

1405

1340

1295

32-33

720

1400

56

300

760

1810

1575

1520

1480

36-30

1630

1560

1510

36-36

1270

1600

64

300

895

1815

1790

1730

1690

40-30

1830

1760

1710

40-36

1730

1800

72

300

995

1920

1990

1930

1890

44-30

2045

1970

1918

44-39

2750

2000

80

300

1095

2025

2190

2130

2090

48-30

2265

2180

2125

48-42

3050



六、涡轮通风蝶阀安装要点

1.安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。

2.阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243要求。
