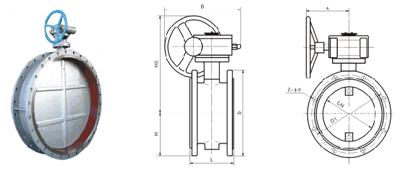

一、产品概述：
手柄法兰式通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量
二、产品特点
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，体积小，重量轻。
3、可以运送泥浆，在管道口积存液体最少。
4、低压下，可以实现良好的密封。
5、调节性能好。
三、手柄法兰式通风蝶阀标准规范：
设计制造标准：GB/T 12238-1989；JB/T8692-1998
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9115.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
四、主要技术参数
|
公称通径
|
DN(mm)
|
50～2000
|
|
公称压力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
|
试验压力 Ps(MPa)
|
强度试验
|
0.075
|
0.375
|
0.9
|
|
密封试验
|
≤1.5％泄漏量
|
|
适用介质
|
煤气、含尘气体、烟道气等
|
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动
|
五、手柄法兰式通风蝶阀零件材料与工况：
|
零件名称
|
材料
|
|
阀体
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
蝶板
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
密封圈
|
与阀体相同
|
|
阀杆
|
碳钢、 2Crl3、不锈钢、铬镍钼钛钢
|
|
填料
|
柔性石墨
|
六、手柄法兰式通风蝶阀密封材料选用和适用温度
|
材料品种
|
碳素钢
|
低温碳钢
|
合金钢
|
奥氏体不锈钢
|
铬钼钢
|
|
代号
|
WCB
|
LCB
|
WC6或WC9
|
C5或C12
|
铬 Cr-18型、304、31 6
|
12CrMoV
|
|
耐最高温度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
|
耐最低温度
|
-29℃
|
-46℃
|
-29℃
|
-29℃
|
-196℃
|
-40℃
|
|
适用工作温度
|
≤ 25℃
|
≤345℃
|
≤595℃
|
≤ 650℃
|
≤600℃
|
≤560℃
|
双德阀门有限公司专业生产手柄法兰式通风蝶阀，手动通风蝶阀,轻型通风蝶阀,对夹式通风蝶阀.2012.、2013先后荣获行业十强品牌。 |
