产品展示 您现在的位置:首页 > 产品展示 > 对夹式衬胶蝶阀
对夹式衬胶蝶阀
放大图片
产品名称: 对夹式衬胶蝶阀
产品型号: d71j/d371j/d971j
产品报价: 零售价(0.0000) 市场价(咨询) 会员价(0.0000) VIP价(0.0000)





上一个产品:[ D341J涡轮法兰式衬胶蝶阀 ]
下一个产品:[ 软密封法兰式电动蝶阀 ]
产品描述

一、产品概述:

 D71J、D371J、D971J对夹式衬胶蝶阀结构特点:设计新颖、合理、结构独特,重量轻,启闭迅速。操力矩小,操作方便,省力灵巧。可以任何位置安装,维修方便。密封件可以更换,密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐弱腐蚀,使用寿命长等特点。全衬胶蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。双德 全衬胶蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。



二、D71J、D371J、D971J对夹式衬胶蝶阀测试:

    设计与制造:GB12238  Desi gn and manufacture:GB12238

    结构长度:GB12221(20系列) Face to face dimension: GB12221(Series20)

    法兰连接尺寸:GB4216 Connection dimension of flange:GB4216

    压力试验:GB/T13927-1992;JB/T9092-1999.

D71J、D371J、D971J(全衬)衬胶蝶阀零部件列表:

 序号NO. 名称Name

    1 阀体Body

    2 阀座Seat

    3 蝶板Disc

    4 阀杆Stem



三、对夹式衬胶蝶阀密封材料选用和适用温度:





材料品种

氯丁橡胶

丁氰橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

代号

X或 J

XA或 JA

XB或 JB

XC\JC或 F

XD或 JD

XE或JE

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

适用工作温度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃

设计与制造:GB12238 结构长度:GB12221(20系列) 法兰连接尺寸:GB4216 D71X半衬衬胶蝶阀



部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7、手轮



四、对夹式衬胶蝶阀用途:



密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

EPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类



五、对夹式衬胶蝶阀材料:



阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

手柄

铝合金、碳钢

压力等级:PN(MPa) 1.0 1.6



七、测试:

衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1



八、对夹式衬胶蝶阀主要尺寸参数:

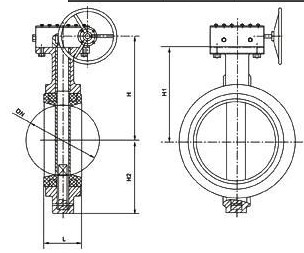

D71J、D371J、D971J对夹式衬胶蝶阀结构图



公称通径
DN

公称压力
MPa

工作压力
MPa

L
mm


mm

D1
mm

n-Φd
mm

H1
mm

H2
mm

S
mm

H3
mm

重量
Kg/kilos

40

1.6

1.0

1.6

1.0

33

150

110

4-18

55

100

235

27

2

50

43

165

125

4-18

64

120

235

27

2.5

65

46

185

145

4-18

80

120

235

27

4.5

80

46

200

160

8-18

112

130

265

27

5.5

100

52

220

180

8-18

90

145

265

27

6.5

125

56

250

210

8-18

112

160

365

32

11.5

150

56

285

240

8-22

135

175

365

32

13.5



永嘉县双德阀门有限公司对夹衬胶蝶阀,对夹式衬胶蝶阀,衬胶蝶阀,法兰衬胶蝶阀,碳钢衬胶蝶阀,电动衬胶蝶阀,不锈钢衬胶蝶阀等衬胶蝶阀厂家,在衬胶蝶阀领域有着丰富的生产经验及配套经验,生产工艺精湛,质量过硬可靠.
