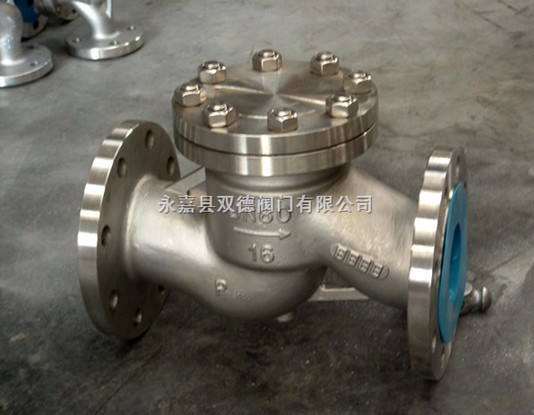

h41h/w升降式止回阀概述:
止回阀（cheekvalve）又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
高温高压旋启止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式升降止回阀和卧式升降止回阀两种旋启式止回阀分为单瓣式旋启式止回阀、双瓣式旋启式止回阀和多瓣式旋启式止回阀三种。蝶式止回阀为直通式蝶式止回阀、以上几种止回阀在连接形式上可分为螺纹连接止回阀、法兰连接止回阀和焊接止回阀三种。
h41h/w升降式止回阀执行标准：
|
类型
|
设计与制造
|
结构长度
|
法兰尺寸
|
压力温度
|
试验-检验
|
|
旋启式止回阀
|
GB12236
|
GB12221
|
GB9113
JB79
|
GB9131
|
GB/T13927
JB/9092
|
|
升降式止回阀
|
GB12235
|
h41h/w升降式止回阀压力试验：
|
公称压力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
|
水密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
18.0
|
|
气密封试验
|
0.5-0.7
|
h41h/w升降式止回阀主要零件材料及性能：
|
体、盖、板
|
阀杆
|
密封面
|
垫片
|
密封面
|
工作温度℃
|
适用介质
|
|
WCB
|
WCB
|
1Cr13
|
增强柔性石墨
1Cr13/柔性石墨
PTFE
齿轮垫片
|
13Cr
STL
本材料
尼龙
|
≤425
|
水蒸汽油品
|
|
WC6
|
WC6
|
≤540
|
|
WC9
|
WC9
|
≤570
|
|
ZGCr5Mo
|
ZGCr5Mo
|
≤550
|
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni9Ti
|
≤200
|
消酸类
|
|
ZG1Cr18Ni12Mo9Ti
|
ZG1Cr18Ni12Mo9Ti
|
ZG1Cr18Ni12Mo9Ti
|
≤200
|
醋酸类
|

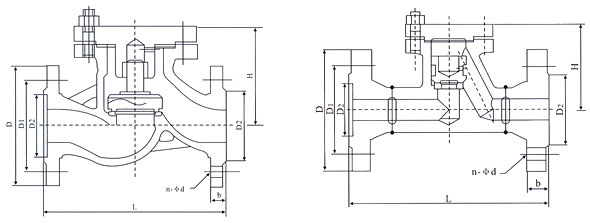

h41h/w升降式止回阀结构尺寸图：
h41h/w升降式止回阀主要尺寸和重量：
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
W（kg）
|
|
凸面法兰
RF
H41H
H41Y
H41W
H41N
16C
16P
16R
|
15
|
130
|
95
|
65
|
45
|
14
|
4-14
|
58
|
2.0
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-14
|
63
|
2.7
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-14
|
71
|
3.5
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-18
|
84
|
5.4
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-18
|
96
|
6.5
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
115
|
9.1
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
145
|
14
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
156
|
25
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
170
|
40
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
201
|
56
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
238
|
90
|
|
2.5MPa
|
15
|
130
|
95
|
65
|
45
|
16
|
4-14
|
60
|
4
|
|
凸面法兰
RF
H41H
H41Y
H41W
H41N
25
25P
25R
|
20
|
150
|
105
|
75
|
55
|
16
|
4-14
|
64
|
5
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
68
|
6
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-18
|
79
|
9
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-18
|
98
|
12
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-18
|
110
|
16
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-18
|
160
|
24
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-18
|
170
|
31
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-23
|
195
|
45
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-25
|
225
|
68
|
|
150
|
480
|
300
|
250
|
210
|
30
|
8-25
|
255
|
100
|
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-d
|
H
|
重量
|
|
凹凸法兰
MFM
H41H
H41Y
H41W
H41N
40
40P
40R
40I
|
15
|
130
|
95
|
65
|
40
|
16
|
4-14
|
100
|
4
|
|
20
|
150
|
105
|
75
|
51
|
16
|
4-14
|
105
|
5
|
|
25
|
160
|
115
|
85
|
58
|
16
|
4-14
|
120
|
6
|
|
32
|
180
|
135
|
100
|
66
|
18
|
4-18
|
130
|
9
|
|
40
|
200
|
145
|
110
|
76
|
18
|
4-18
|
135
|
12
|
|
50
|
230
|
160
|
125
|
88
|
20
|
4-18
|
149
|
15
|
|
65
|
290
|
180
|
145
|
110
|
22
|
8-18
|
164
|
18
|
|
80
|
310
|
195
|
160
|
121
|
22
|
8-18
|
169
|
25
|
|
100
|
350
|
230
|
190
|
150
|
24
|
8-23
|
194
|
35
|
|
125
|
400
|
270
|
220
|
176
|
28
|
8-25
|
225
|
65
|
|
150
|
480
|
300
|
250
|
204
|
30
|
8-25
|
255
|
100
|
|
|
15
|
210
|
105
|
75
|
40
|
18
|
4-14
|
100
|
7
|
|
凹凸法兰
MFM
H41H
H41Y
H41W
H41N
64
64P
64R
64I
|
20
|
230
|
125
|
90
|
51
|
20
|
4-18
|
110
|
11
|
|
25
|
230
|
135
|
100
|
58
|
22
|
4-18
|
125
|
13
|
|
32
|
260
|
150
|
110
|
66
|
24
|
4-23
|
152
|
14
|
|
40
|
260
|
165
|
125
|
76
|
24
|
4-23
|
168
|
20
|
|
50
|
300
|
175
|
135
|
88
|
26
|
4-23
|
170
|
23
|
|
65
|
340
|
200
|
160
|
110
|
28
|
823
|
188
|
37
|
|
80
|
380
|
210
|
170
|
121
|
30
|
8-23
|
205
|
46
|
|
100
|
430
|
250
|
200
|
150
|
32
|
8-25
|
230
|
68
|
|
125
|
500
|
295
|
240
|
176
|
36
|
8-30
|
245
|
93
|
|
150
|
550
|
340
|
280
|
204
|
38
|
8-34
|
265
|
120
|
|
|
15
|
210
|
105
|
75
|
40
|
20
|
4-14
|
100
|
7
|
|
凹凸法兰
MFM
H41H
H41Y
H41W
H41N
100
100P
100R
100I
|
20
|
230
|
125
|
90
|
51
|
22
|
4-18
|
110
|
11
|
|
25
|
230
|
135
|
100
|
58
|
24
|
4-18
|
125
|
13
|
|
32
|
260
|
150
|
110
|
66
|
24
|
4-23
|
140
|
14
|
|
40
|
260
|
165
|
125
|
76
|
26
|
4-23
|
168
|
25
|
|
50
|
300
|
195
|
145
|
88
|
28
|
4-25
|
170
|
28
|
|
65
|
340
|
200
|
170
|
110
|
32
|
8-25
|
188
|
42
|
|
80
|
380
|
230
|
180
|
121
|
34
|
8-25
|
205
|
65
|
|
100
|
430
|
265
|
210
|
150
|
38
|
8-30
|
230
|
95
|
|
125
|
500
|
310
|
250
|
176
|
42
|
8-34
|
245
|
115
|
|
150
|
550
|
350
|
290
|
204
|
46
|
12-34
|
265
|
142
|
h41h/w升降式止回阀订货须知：
①H41H升降式止回阀阀产品名称与型号②H41H升降式止回阀口径③是否带附件以便我们的为您正确选型。若已经由设计单位选定H41H升降式止回阀型号，请按H41H升降式止回阀型号直接向我司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
|
