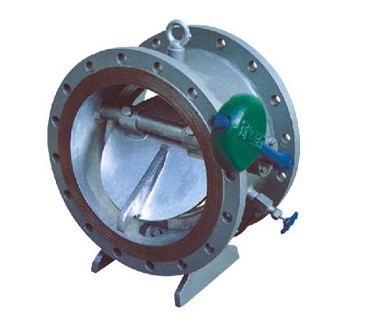

HH47X蝶式缓冲止回阀产品概述
本厂生产的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀主要由阀体、伐瓣、缓冲性能好等特点，是工业用水和城市排污的最佳产品。
HH47X蝶式缓冲止回阀主要技术参数
公称压力：1.0～2.5MPa
公称通经：40～1400mm
适用介质：水、油、污水、海水
适用温度：0～80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
HH47X蝶式缓冲止回阀主要零部件材料
零件名称 阀体 蝶板 阀杆 填料 密封圈
材料 灰铸铁、铸钢 灰铸铁、铸钢、球墨铸铁 不锈钢
聚四氟乙烯 橡胶
HH47X蝶式缓冲止回阀主要零部件材料：
零件名称 阀体 阀瓣 阀杆、油缸、活塞 弹簧 阀座
材料 灰铸铁、铸钢 碳钢 不锈钢
不锈钢 橡胶
HH47X蝶式缓冲止回阀微阻缓闭止回阀结构图:
HH47X蝶式缓冲止回阀主要尺寸和零部件
|
DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
140 |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
|
H |
200 |
215 |
225 |
235 |
280 |
290 |
310 |
350 |
415 |
450 |
480 |
550 |
585 |
640 |
720 |
780 |
840 |
990 |
1050 |
|
H1 |
88 |
98 |
108 |
118 |
130 |
148 |
172 |
210 |
240 |
264 |
297 |
324 |
351 |
379 |
434 |
491 |
549 |
600 |
655 |
|
|
阀体 |
阀瓣 |
阀杆、油缸、活塞 |
弹簧 |
阀座 |
|
材料 |
灰铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
橡胶 |
|
