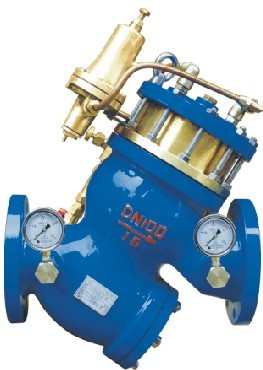

YQ98001型过滤活塞式可调减压阀概述;
阀门从性能上讲是一种流体控制设备,主要控制其开、闭及其开度从而达到通、断及控制其流量、压力的作用。在此基础上,利用液压传动原理来控制阀的启、闭及开度。而达到阀门性能上的要求,并利用管道中的流体作为液压传动介质,而不需要独立的液压泵站,既节约设备的投资,又节约能源,也能达到自动控制的目的。
YQ98001型过滤活塞式可调减压阀特点;
1、阀体采用流线型的Y型宽阀体结构,因而具有压力损失小、力量大(比现有一般腰鼓形阀体的控制阀流量增加25%)且抗汽蚀能力强、减低噪音。
2、液压缸式活塞传动,动作平稳可靠。动作时有缓冲作用,因此噪音很小。克服薄膜式因压力、流量急剧变化而产生振动,噪音大及薄膜容易破损的缺点。
3、方便实用的传动密封机构,整个机构具有传动、导向、密封三大功能,而且与阀体各自独立。使用时阀体装在管网中。也可将整个机构拆下,因此维修及更换零配件十分方便。本阀设计有三处定位导向机构。即活塞、阀杆、导向架,能保证阀门开闭时更加准确、可靠,克服其他阀门一点定位而引起不稳定的确定。活塞采用标准件双Y型自密封原理橡胶圈,使密封安全可靠。机构内设置有弹簧能防止流体压力流量的急剧变化时所产生的振动,并在无流量时自动关闭阀门,防止介质倒流。液压缸具有缓冲作用,减少水冲击压力即(水锤)对管网的影响。
YQ98001型过滤活塞式可调减压阀结构图;
YQ98001型过滤活塞式可调减压阀主要零件材料:
零件名称 |
材质 |
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
阀座 |
锡青铜、不锈钢 |
阀瓣 |
碳钢、不锈钢+橡胶 |
阀杆 |
铝青钢、铬不锈钢 |
活塞 |
铬不锈钢+橡胶 |
过滤网 |
不锈钢 |
弹簧 |
不锈钢 |
订货须知:
一、①YQ98001型过滤活塞式可调减压阀产品名称与型号②YQ98001型过滤活塞式可调减压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定YQ98001型过滤活塞式可调减压阀型号,请按YQ98001型过滤活塞式可调减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
|
