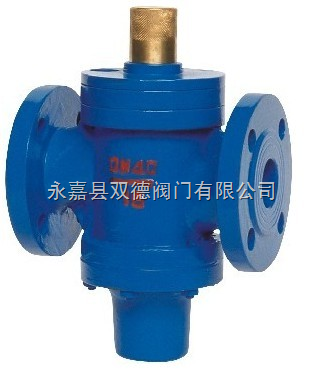

ZLF自力式平衡阀简介
ZLF自力式平衡阀是一种利用介质本身的压力变化来进行自我调控,从而保持流经该被控系统的流量不变的阀门,具有流量指示,可在线调节,适用于供热及空调系统等非腐蚀性介质。运行前一次性测试调节,可使系统流量自动互定在预先设置的设定直,该阀门流量调节准确,操作简单,运行平稳,性能可靠,使用寿命长。
ZLF自力式平衡阀优点;
动态流量平衡阀使阀胆能根据水系统不时的压差变化而变化,保证不会超过原先设定的水流量并吸收过量的压差,从而实现整个水系同压力和流量的自动平衡,因而,使用它的益处有:
对业主及施工单位:
不需要进行系统调试:可以为您节约大量的时间,缩短竣工日期;
不需要安装同程管理:可以为您增加使用的面积和空间、节约安装及材料费用;
方便使用:工程安装分期完工或设备分期使用都不会影响水系统平衡;
方便更改:当某些区域的水系统需要重新设计时,不会影响其它区域的水系统设计和平衡;
减少耗电量:由于整个水系统得到平衡,保证制冷机组(锅炉、换热器)及水泵以最佳的工作状态运行,具有明显的节能效果;
降低磨损和减少浪费:由于保证水流量不会超过原来设计,保障所有设备的耐用性,避免流量过大而造成的铜管损耗;
提高安全性:由于水系统的流量平衡是自动进行,杜绝了人为破坏性调节的可能性。
对设计人员:
减轻了工作量:无需对整个管道进行繁琐的阻力计算,加快设计速度;
可以大胆使用异程式系统:节省管材、相应材料及安装费用,把平衡水力系统的工作交给动态流量平衡阀来完成;可以避免因水系统不平衡带来的其他许多麻烦。
型号 |
ZLF-16 |
公称压力 |
1.6 MPa |
壳体试验压力 |
2.4MPa |
使用介质 |
水、油等非腐蚀性液体 |
介质温度 |
0-80℃ |
ZLF自力式平衡阀主要材料:
型号 |
公称压力 |
壳体试验压力 |
使用介质 |
介质温度 |
ZLF-16 |
16MPa |
24MPa |
水、油等非腐蚀性液体 |
0~100℃ |
ZLF自力式平衡阀主要外形尺寸:
DN
L
|
15 |
110 |
110 |
115 |
H1 |
72 |
72 |
81 |
H2 |
70 |
70 |
74 |
流量控制
范围m3/h |
0.1
~1 |
0.1
~1.5 |
0.2
~2 |
DN |
15 |
20 |
25 |
L |
110 |
110 |
115 |
H1 |
72 |
72 |
81 |
H2 |
70 |
70 |
74 |
流量控制
范围m3/h |
0.1
~1 |
0.1
~1.5 |
0.2
~2 |
DN |
15 |
20 |
25 |
L |
110 |
110 |
115 |
H1 |
72 |
72 |
81 |
H2 |
70 |
70 |
74 |
流量控制
范围m3/h |
0.1
~1 |
0.1
~1.5 |
0.2
~2 |
DN |
15 |
20 |
25 |
L |
110 |
110 |
115 |
|
