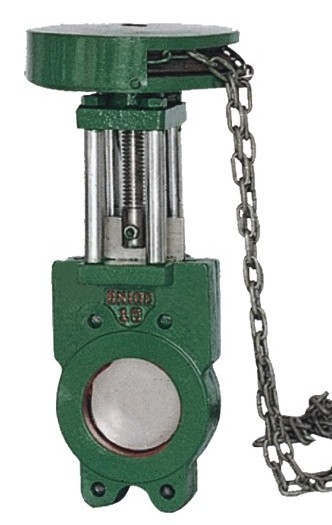

ZL73X链轮式浆液阀概论；
链轮式浆液阀---浆液阀是在吸收和消化国内外先进阀体技术基础上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀，以及安装方便等诸多优点，同时具备手动、电液动操作功能。电气控制：行程开关控制、位置显示仪控制，实现了机、电、液、仪一体化等多功能体系。 本类阀门在管道中一般应当水平安装。
ZL73X链轮式浆液阀主要性能规范
|
公称压力 （MPa） |
壳体试验 （MPa） |
密封试验 （MPa） |
工作温度 |
适用介质 |
0.6
1.0 |
0.9
1.5 |
0.66
1.5 |
≤80℃
≤80℃ |
煤浆、粮浆、纸浆、泥浆
活水砂浆、矿渣、碱液 |
ZL73X链轮式浆液阀主要外形及连接尺寸
|
公称压力 |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6MPa |
50 |
48 |
100 |
125 |
330 |
4-M16 |
|
65 |
48 |
120 |
145 |
340 |
4-M16 |
|
80 |
50 |
135 |
160 |
380 |
8-M16 |
|
100 |
50 |
155 |
180 |
440 |
8-M16 |
|
125 |
50 |
185 |
210 |
500 |
8-M16 |
|
150 |
60 |
210 |
240 |
600 |
8-M20 |
|
200 |
60 |
265 |
295 |
700 |
8-M20 |
|
250 |
70 |
320 |
350 |
890 |
12-M20 |
|
300 |
70 |
368 |
400 |
1050 |
12-M20 |
|
350 |
80 |
428 |
460 |
1160 |
16-M20 |
|
400 |
80 |
482 |
515 |
1200 |
16-M22 |
|
1.0MPa |
50 |
48 |
100 |
125 |
330 |
4-M16 |
|
65 |
48 |
120 |
145 |
340 |
4-M16 |
|
80 |
50 |
135 |
160 |
380 |
8-M16 |
|
100 |
50 |
155 |
180 |
440 |
8-M16 |
|
125 |
50 |
185 |
210 |
500 |
8-M16 |
|
150 |
60 |
210 |
240 |
600 |
8-M20 |
|
200 |
60 |
265 |
295 |
700 |
8-M20 |
|
250 |
70 |
320 |
350 |
890 |
12-M20 |
|
300 |
80 |
368 |
400 |
1050 |
12-M20 |
|
350 |
90 |
428 |
460 |
1160 |
16-M20 |
|
400 |
120 |
482 |
515 |
1200 |
16-M22 |
订货须知：
一、①ZL73X链轮式浆液阀产品名称与型号②ZL73X链轮式浆液阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZL73X链轮式浆液阀型号，请按ZL73X链轮式浆液阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
|
