产品展示 您现在的位置:首页 > 产品展示 > 无导流孔平板闸阀

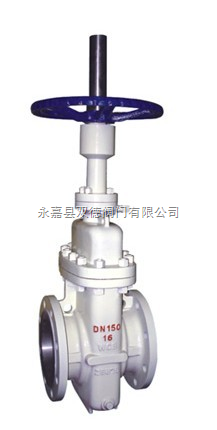

无导流孔平板闸阀
放大图片
产品名称: 无导流孔平板闸阀
产品型号: Z43WY
产品报价: 零售价(0.0000) 市场价(咨询) 会员价(0.0000) VIP价(0.0000)





上一个产品:[ 电动闸阀 电动截止阀 电动减压阀 电动球阀 电动止回阀 电动阀门 ]
下一个产品:[ Z43DF有导流孔平板闸阀 ]
产品描述
无导流孔平板闸阀的特点:

1.阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。

2.阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。



3.阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。

(1) 轭架套管–铝青铜轭架套管配置针形止推轴承,最大程度减少操作扭矩。

(2) 阀杆–螺纹长度直到托架;销钉和点焊;具有稳定性。

(3) 压力密封–结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现最好的阀帽密封。

(4) 阀座环–焊接阀座环垂直于流动通道,易于维护。
(5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。
(6) 轭架–完全装配式轭架通过抗震测试,易于维护和安装执行机构。
(7) 压盖–两件式,自调节压盖,避免被弹出。
(8) 整体后座–硬面,使用寿命最长。
(9) 阀瓣–弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
(10) 整体止动–整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。


Z43WY无导流孔平板闸阀执行标准;

产品规范

设计规范

结构长度

连接法兰

试验与检验

压力 -温度

产品标识

JB/T 5298

JB/T 5298

JB/T79

JB/T 5298

GB 9131

GB/T 12220

API6D

API 6D

ANSI B16.5

AP16D

ANSI B16.34

MSS SP-25







Z43WY无导流孔平板闸阀产品性能规范 :



压力等级

常温下降压力试验

适用温度 (℃)

适用介质

壳体

左密封

左密封

低压密封

“G”型

“D”型

普通型

“抗硫”

“基本”

公称压力(MPa)

1.6

2.4

1.76

1.76

0.6

-29~250

-46~121

-29~121

含 H20和

石油

2.5

3.75

2.75

2.75

0.6

4.0

6.0

4.4

4.4

0.6

6.4

9.6

7.04

7.04

0.6

磅级

150

3.1

2.3

2.3

0.6

300

5.52

7.6

5.52

0.6











Z43WY无导流孔平板闸阀主要零件材料 :



零件名称

零部件材料

JB/T7298

API6D

阀门 /阀盖

WCB

WC6

A352-1CB

A351-CF8M

闸板

2Cr13+ENP

20CrMoV+ST1

ANSI410+ENP

ANSI 316+ENP

阀杆

2Cr13

2Cr13

A182-F6a

A182-F316S

阀座

25+PTFE

20CrMoV+ST1

A105+PTFE

A182-F316+PTFE

填料

NBR/FPM

柔性石墨

聚四氟乙烯 /PTFE+FPM

垫片

18-8/柔性石墨

螺栓

35

35CrM0

A193-B7M

A193-B8

适用温度

-29~250℃

-29-550℃

-46-350℃

-40-200℃

适用介质

水、油品、蒸汽

蒸汽、油品

丙烷、乙烯













Z43WY无导流孔平板闸阀主要外形和连接尺寸单位Unit:(mm )





公称压力

DN 1 D D1 D2 Do f b H H1 Z-φd
1.6MPa 50 178 160 125 100 250 3 16 584 80 4-18
65 190 180 145 120 250 3 18 634 95 4-18
80 203 195 160 135 250 3 20 688 100 8-18
100 229 215 180 155 300 3 20 863 114 8-18
125 254 245 210 185 350 3 22 940 132 8-18
150 267 280 240 21O 350 3 24 1030 150 8-23
200 292 335 295 265 350 3 26 1277 168 12-23
250 330 405 355 320 400 3 30 1491 203 12-25
300 356 460 410 375 450 4 30 1701 237 12-25
350 381 520 470 435 500 4 34 1875 265 16-25
400 406 580 525 485 305 4 36 2180 300 16-30
450 432 640 585 545 305 4 40 2440 325 20-30
500 457 705 650 608 305 4 44 2860 360 20-34
600 508 840 770 718 305 5 48 3450 425 20-41
700 610 910 840 788 305 5 50 3960 460 24-41
800 660 1020 950 898 305 5 52 4550 512 24-41
900 711 1120 1050 998 250 5 54 5250 565 28-41
1000 811 1255 1170 1110 250 5 56 5870 630 28-48
2.5MPa 50 178 160 125 100 250 3 20 584 80 4-18
65 190 180 145 120 300 3 22 634 95 8-18
80 203 195 160 135 350 3 22 688 100 8-18
100 229 230 190 160 350 3 24 863 114 8-23
125 254 270 220 188 350 3 28 940 132 8-25
150 267 300 250 218 400 3 30 1030 150 8-25
200 292 360 310 278 450 3 34 1277 168 12-25
250 330 425 370 332 500 3 36 1491 203 12-30
300 356 485 430 390 305 4 40 1701 237 16-30
350 381 550 490 448 305 4 44 1875 265 16-34
400 406 610 550 505 305 4 48 2180 300 16-34
450 432 660 600 555 305 4 50 2440 325 20-34
500 457 730 660 610 305 4 52 2860 360 20-41
600 508 840 770 718 305 5 56 3450 425 20-41
700 610 955 875 815 305 5 60 3960 460 24-48
800 660 1070 990 930 305 5 64 4550 512 24-48
900 711 1180 1090 1025   5 66 5250 595 28-54
1000 811 1305 1210 1140   5 68 5870 660 28-58
