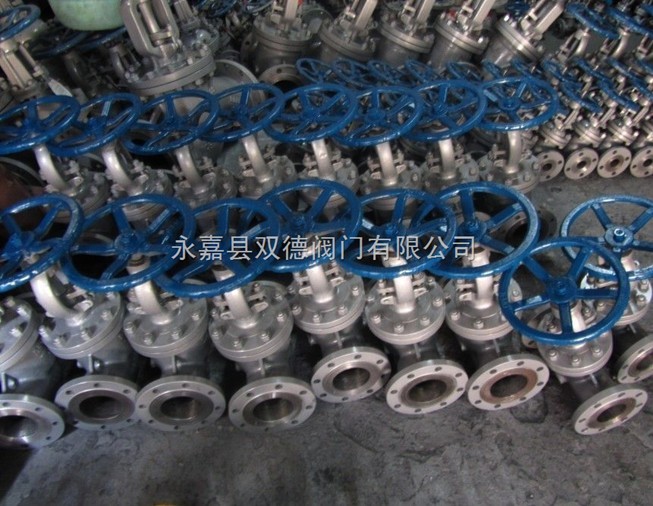

Z41H-16C法兰闸阀
放大图片
产品名称: Z41H-16C法兰闸阀
产品型号:
产品报价: 零售价(0.0000) 市场价(咨询) 会员价(0.0000) VIP价(0.0000)





上一个产品:[ MZ944W-2城市煤气快速启闭闸 煤气快速启闭闸 ]
下一个产品:[ Z45X暗杆软密封闸阀 ]
产品描述

 Z41H-16C法兰闸阀使用介质;


      Z41H-16C法兰闸阀 广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置


Z41H-16P不锈钢法兰闸特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔性石墨填料、密封可靠,操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式


 Z41H-16C法兰闸阀主要性能规范

公称压力PN(MPa) 壳体 试验压力 (MPa) 上密封
密封 (液) 密封 (气)
1.6 2.4 1.76 0.6 1.76
2.5 3.75 2.75 0.6 2.75
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.04 0.6 7.04
10.0 15.0 11.0 0.6 11.0
16.0 24.0 17.60 0.6 17.60





 Z41H-16C法兰闸阀使用范围

壳体材料 适用介质 适用温度℃
碳素钢(C型) 水、蒸汽、油品 ≤425
铬镍钛钢(P型) XIAO酸类 ≤200
铬镍钼钛钢(R型) 醋酸类 ≤200
铬钼钢(I型) 水、蒸汽、油品 ≤550







 Z41H-16C法兰闸阀主要零件材料



阀体、阀盖 闸板、阀座 阀杆 阀杆螺母 填料 手轮
碳素钢 优质碳钢 +硬质合金或不锈钢 铬不锈钢 铝青铜 石墨石棉盘根 可锻铸铁
铬镍钛钢 不锈钢、不锈钢+硬质合金 铬镍钛不锈钢 铝青铜 漫聚四氟乙 可锻铸铁
铬镍钼钛钢 不锈钢、不锈钢+硬质合金 铬镍钼钛不锈钢 铝青铜 烯石棉盘根 可锻铸铁
铬钼钢 合金钢 +硬质合金 铬钼铝钢 铝青铜 柔性石墨 可锻铸铁











 Z41H-16C法兰闸阀主要尺寸表



公称通径DN Z41H-16C法兰闸阀主要外形尺寸和连接尺寸
L D D1 D2 b f z-d H H1 Do
Z440H/Z41Y-10    Z40/Z41Y-16P     Z40Z41Y-16R     Z40/Z41Y-16P     Z40/Z41Y-16R    Z40/Z41Y-16I
15 130 95 65 45 14 2 4-14 175 195 120
20 150 105 75 55 14 2 4-14 180 205 140
25 160 115 85 65 14 2 4-14 210 240 160
32 180 135 100 78 16 2 4-18 230 266 180
40 200 145 110 85 16 3 4-18 350 405 200
50 230 160 125 100 16 3 4-18 358 420 240
65 290 180 145 120 18 3 4-18 375 450 240
80 320 195 160 135 20 3 8-18 433 528 280
100 350 215 180 155 20 3 8-18 502 620 320
125 400 245 210 185 22 3 8-18 612 753 360
150 480 280 240 210 24 3 8-23 676 847 360
200 600 335 295 265 26 3 12-23 820 1039 400
250 730 405 355 320 30 3 12-25 969 1245 450
300 850 460 410 375 30 3 12-25 1142 1472 560
350 980 520 470 435 34 3 16-25 1280 1650 640
400 1100 580 525 485 36 4 16-30 1452 1887 640
450 1200 640 585 545 40 4 20-30 1541 2011 720
500 1250 705 650 608 44 4 20-34 1676 2181 720
600 1450 840 770 718 48 5 20-41 1810 2440 800
Z440H/Z41Y-25    Z40/Z41Y-25P     Z40Z41Y-25R     Z40/Z41Y-25P     Z40/Z41Y-25R    Z40/Z41Y-25I
15 130 95 65 45 16 2 4-14 175 195 120
20 150 105 75 55 16 2 4-14 180 205 140
25 120 115 85 65 16 2 4-14 21 0 240 160
32 140 135 100 78 18 2 4-18 230 266 180
40 240 145 110 85 18 3 4-18 350 405 200
50 250 160 125 100 20 3 4-18 358 420 240
65 270 180 145 120 22 3 4-18 375 450 240
80 280 195 160 135 22 3 8-18 433 528 280
100 300 230 190 160 24 3 8-18 502 620 320
125 325 270 220 188 28 3 8-18 612 753 360
150 350 300 250 218 30 3 8-23 676 847 360
200 400 360 310 278 34 3 12-23 820 1039 400
250 450 425 370 332 36 3 12-25 969 1245 450
300 500 485 430 390 40 3 12-25 1142 1472 560
350 550 550 490 448 44 3 16-25 1280 1650 640
400 600 610 550 505 48 4 16-30 1452 1887 640
450 650 640 585 545 48 4 20-30 1541 2011 720
500 700 705 650 608 54 4 20-34 1676 2181 720
600 800 840 770 718 56 5 20-41 1810 2440 800





订货须知:
一、① Z41H-16C法兰闸阀产品名称与型号② Z41H-16C法兰闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定 Z41H-16C法兰闸阀型号,请按 Z41H-16C法兰闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
