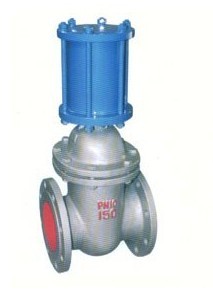

Z741H液动闸阀特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
Z741H液动闸阀主要性能规范
|
公称压力PN（MPa） |
壳体 |
试验压力 （MPa） |
上密封 |
|
密封 （液） |
密封 （气） |
|
1.6 |
2.4 |
1.76 |
0.6 |
1.76 |
|
2.5 |
3.75 |
2.75 |
0.6 |
2.75 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.04 |
0.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
17.60 |
0.6 |
17.60 |
|
壳体材料 |
适用介质 |
适用温度℃ |
|
碳素钢（C型） |
水、蒸汽、油品 |
≤425 |
|
铬镍钛钢（P型） |
腐蚀性 |
≤200 |
|
铬镍钼钛钢（R型） |
腐蚀性 |
≤200 |
|
铬钼钢（I型） |
水、蒸汽、油品 |
≤550 |
Z741H液动闸阀主要零件材料
|
阀体、阀盖 |
闸板、阀座 |
阀杆 |
阀杆螺母 |
填料 |
手轮 |
|
碳素钢 |
优质碳钢 +硬质合金或不锈钢 |
铬不锈钢 |
铝青铜 |
石墨石棉盘根 |
可锻铸铁 |
|
铬镍钛钢 |
不锈钢、不锈钢+硬质合金 |
铬镍钛不锈钢 |
铝青铜 |
漫聚四氟乙 |
可锻铸铁 |
|
铬镍钼钛钢 |
不锈钢、不锈钢+硬质合金 |
铬镍钼钛不锈钢 |
铝青铜 |
烯石棉盘根 |
可锻铸铁 |
|
铬钼钢 |
合金钢 +硬质合金 |
铬钼铝钢 |
铝青铜 |
柔性石墨 |
可锻铸铁 |
订货须知：
一、①Z741H液动闸阀产品名称与型号②Z741H液动闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z741H液动闸阀型号，请按Z741H液动闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
|
