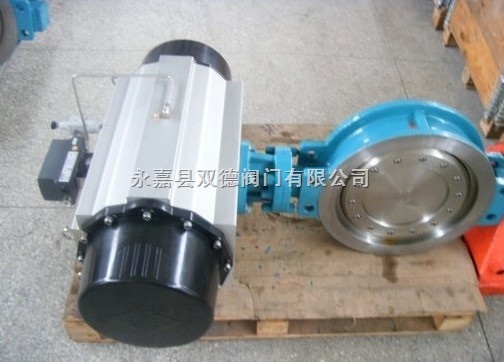

D673H对夹硬密封蝶阀使用范围;
D673H对夹硬密封蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上,用于调节和截断介质的流动。
D673H对夹硬密封蝶阀特点;
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
D673H对夹硬密封蝶阀主要性能参数
公称通径
|
DNmm
|
50~1 400
|
公称压力
|
PNMPa
|
0.25
|
0.6
|
1.O
|
1.6
|
2.5
|
4.0
|
试验压力 PsMPa
|
强度试验
|
0.375
|
0.9
|
1.5
|
2.4
|
3.75
|
6.O
|
密封试验
|
0.275
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
气密封试验
|
O.5~0.7MPa
|
适用介质
|
水、油品、蒸汽、煤气、酸、碱等
|
适用温度
|
一 40℃~5 70℃ |
D673H对夹硬密封蝶阀主要零部件材料
名称
|
材料
|
阀体
|
碳钢、不锈钢、铬钼钒钢
|
阀板
|
碳钢、不锈钢、铬钼钒钢
|
阀杆
|
2Cr13不锈钢、铬钼钒钢
|
密封圈
|
不锈钢、聚四氟乙烯、硬软叠层式金属片
|
阀座
|
不锈钢、堆司太立等硬质合金
|
填料
|
柔性:石墨、聚四氟乙烯
|
