不锈钢保温球阀
双德牌不锈钢保温球阀由于采用了蒸汽夹套保温，帮即使外界温度降到零度以下，此阀仍操作灵活，保证输油管道能启能闭。其优点是其他控制阀所不具备的，是重油输送管道理想的控制阀门。

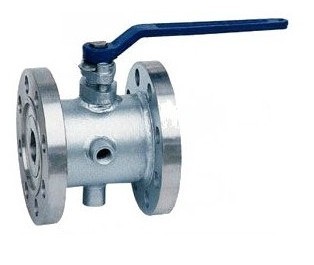

不锈钢保温球阀参照图
不锈钢保温球阀主要零件材料：
|
零件名称
|
CF8系列
|
CF3系列
|
CF8系列
|
CF3系列
|
CF8系列
|
|
阀体
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
|
球体
|
F304
|
F304L
|
F316
|
F316L
|
1Cr13
|
|
阀座
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
|
阀座支承
|
304
|
304L
|
316
|
316L
|
25
|
|
O形圈
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
|
阀杆
|
F304
|
F304L
|
316
|
F316L
|
1Cr13
|
|
填料
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
|
阀杆轴承
|
PTFE+304
|
PTFE+304L
|
PTFE+316
|
PTFE+316L
|
PTFE+304
|
|
填料压环
|
304
|
304L
|
316
|
316L
|
1Cr13
|
|
夹套
|
304
|
304L
|
316
|
316L
|
25
|
|
夹套接管
|
304
|
304L
|
316
|
316L
|
1Cr13
|
不锈钢保温球阀主要连接尺寸：
|
压力
|
口径DN
|
L
|
D
|
D1
|
D2
|
B
|
Z-Φd
|
3-G
|
应配法兰
|
|
16
|
15
|
108
|
135
|
100
|
78
|
18
|
4-18
|
3/8
|
DN25
|
|
20
|
117
|
145
|
110
|
85
|
18
|
4-18
|
3/8
|
DN32
|
|
25
|
127
|
160
|
125
|
100
|
20
|
4-18
|
3/8
|
DN40
|
|
32
|
140
|
180
|
145
|
120
|
20
|
8-18
|
1/2
|
DN50
|
|
40
|
165
|
180
|
145
|
120
|
20
|
8-18
|
1/2
|
DN65
|
|
50
|
178
|
195
|
160
|
135
|
20
|
8-18
|
1/2
|
DN80
|
|
65
|
203
|
245
|
210
|
185
|
22
|
8-18
|
1/2
|
DN100
|
|
80
|
229
|
280
|
240
|
210
|
24
|
8-23
|
1/2
|
DN125
|
|
100
|
254
|
335
|
295
|
265
|
26
|
12-23
|
1/2
|
DN150
|
|
125
|
267
|
335
|
295
|
265
|
26
|
12-23
|
1/2
|
DN200
|
|
150
|
292
|
405
|
355
|
320
|
30
|
12-25
|
1/2
|
DN250
|
|
200
|
330
|
520
|
470
|
435
|
34
|
16-25
|
1/2
|
DN30
|
