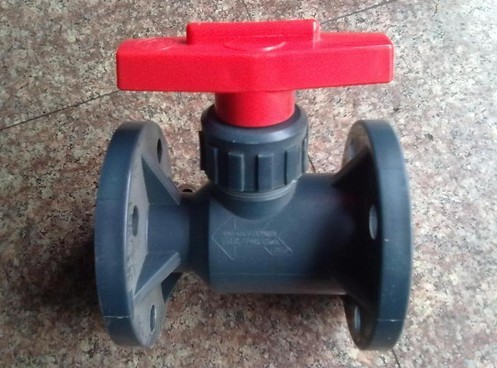

Q41FS塑料法兰球阀简介:
Q41FS塑料法兰球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。Q41FS塑料法兰球阀采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。Q41FS塑料法兰球阀采用全塑料衬里工艺,耐介质的强腐蚀。
Q41FS塑料法兰球阀具体参数:
结构形式:浮动球球阀 类型(通道位置):直通式
标准:国标 公称通径:DN15-DN200(mm)
作用对象:水 工作温度:常温
材质:塑料 流动方向:单向 压力环境:常压
零部件及配件:阀体 型号:Q41F
连接形式:法兰 用途:排污
适用介质:各种高腐蚀化学介质 驱动方式:手动
规格:DN15-DN200
公称通径
|
标准值
|
参考值
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-∮d
|
D0
|
H
|
W(kg)
|
PN1.6(MPa)
|
15
|
1/2
|
140/130
|
95
|
65
|
45
|
2
|
14
|
4-∮14
|
120
|
80
|
2.5
|
20
|
3/4
|
140/130
|
105
|
75
|
55
|
2
|
16
|
4-∮14
|
140
|
90
|
3
|
25
|
1
|
150/140
|
115
|
85
|
65
|
2
|
16
|
4-∮14
|
160
|
100
|
4.5
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-∮18
|
160
|
110
|
5.7
|
40
|
11/2
|
180/165
|
145
|
110
|
85
|
3
|
18
|
4-∮18
|
200
|
120
|
7
|
50
|
2
|
200/203
|
160
|
125
|
100
|
3
|
20
|
4-∮18
|
250
|
135
|
9.5
|
65
|
21/2
|
220/222
|
180
|
145
|
120
|
3
|
20
|
4-∮18
|
300
|
145
|
15
|
80
|
3
|
250/241
|
195
|
160
|
135
|
3
|
22
|
4-∮18
|
350
|
185
|
19
|
100
|
4
|
280/305
|
215
|
180
|
155
|
3
|
22
|
8-∮18
|
400
|
195
|
33
|
125
|
5
|
320/356
|
245
|
210
|
185
|
3
|
24
|
8-∮18
|
500
|
210
|
58
|
150
|
6
|
360/394
|
280
|
240
|
210
|
3
|
24
|
8-∮23
|
200*
|
450
|
93
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-∮23
|
240*
|
490
|
155
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
8-∮23
|
240*
|
550
|
210
|
公称通径DN(mm)
|
结构长度L(mm)
|
结构长度公差(mm)
|
工作压力(MPa)
|
使用介质温度(℃)
|
15
|
100
|
±0.34
|
1.0
|
-20℃~120℃
|
20
|
120
|
±0.34
|
1.0
|
25
|
140
|
±0.38
|
1.0
|
32
|
160
|
±0.42
|
1.0
|
40
|
160
|
±0.42
|
1.0
|
50
|
180
|
±0.46
|
1.0
|
65
|
220
|
±0.55
|
1.0
|
80
|
250
|
±0.60
|
1.0
|
100
|
280
|
±0.65
|
1.0
|
