产品展示 您现在的位置:首页 > 产品展示 > 347TC陶瓷球阀

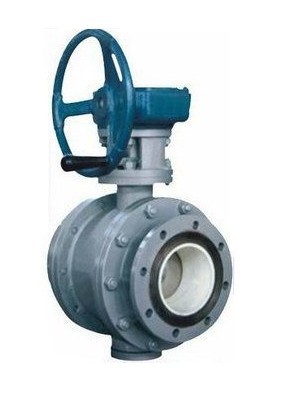

347TC陶瓷球阀
放大图片
产品名称: 347TC陶瓷球阀
产品型号: NQ347TC
产品报价: 零售价(0.0000) 市场价(咨询) 会员价(0.0000) VIP价(0.0000)





上一个产品:[ MQ367F焊接球阀 ]
下一个产品:[ PBQ940F电动偏心半球阀 ]
产品描述

NQ347TC球阀简介:
     NQ347TC球阀适用于化工,石油,天然气,冶金等行业及含硫化氢介质,杂质多,腐蚀严重的天然气管道。耐磨耐腐蚀球阀存在阀座密封圈与球芯接触面积大,开关不够灵敏及上下阀杆材料利用率低等相关问题,双德阀门设计了新型耐磨耐腐蚀球阀。通过改进设计,克服铸造时缺陷,达到了节能、节材及环保的目的。介绍了这种球阀的技术参数、特点以及核心部件阀座密封的结构,改善了球阀的密封质量,提高了可靠性.在实际运行中得到了很好的验证,达到预期效果,具有广泛的推广价值和使用价值。NQ347TC球阀该球阀耐磨损、耐腐蚀、易启动,且具有自清洗功能,适用于输送浆体或有杂质液体的管道系统。



NQ347TC球阀尺寸表:

尺寸mm
公称
公称     通径DN
压力MPa

D
D1
D2
D3
f
f1
b
z-d
L
1.6
100
220
180
156

3

22
8-φ18
390
125
250
210
184

3

22
8-φ18
410
150
285
240
212

3

24
8-φ22
500
200
340
295
268

3

26
12-φ22
560
250
405
355
320

3

30
12-φ26
620
300
460
410
370

4

30
12-φ26
690
350
520
470
430

4

34
16-φ26
760
400
580
525
482

4

36
16-φ30
820
450 610 585 532   4   40 20-φ30 900
500
715
650
582

4

44
20-φ33
1000
2.5
100 235 190 156   3   24 8-φ22 390
125 270 220 184   3   26 8-φ26 410
150 300 250 212   3   30 8-φ26 500
200 360 310 278   3   34 12-φ26 560
250 425 370 335   3   36 12-φ30 620
300 485 430 390   4   40 16-φ30 690
350 550 490 450   4   44 16-φ33 760
400 580 525 482   4   48 16-φ33 820
450 670 600 555   4   50 20-φ36 900
500 730 660 615   4   52 20-φ36 1000
4.0
100 235 190 156   3   24 8-φ22 390
125 270 220 184   3   26 8-φ26 430
150 300 250 204 204 3 4.5 30 8-φ26 500
200 375 320 260 260 3 4.5 38 12-φ30 560
250 450 385 313 313 3 4.5 42 12-φ33 620
300 515 450 364 364 4 4.5 46 16-φ33 690
350 580 510 422 422 4 5 52 16-φ36 760
400 660 585 474 474 4 5 58 16-φ39 820
450 685 610 524 524 4 5 60 16-φ39 900
500 755 670 576 576 4 5 62 20-φ42 1000
6.4
100 250 200 168 150 3.5 4.5 30 8-φ26 390
125 295 240 202 176 3.5 4.5 34 8-φ30 430
150 445 250 204 204 3 4.5 38 8-φ33 500
200 550 345 260 260 3 4.5 44 12-φ36 560
250 650 400 313 313 3 4.5 48 12-φ36 620
300 750 460 364 364 4 4.5 54 16-φ36 690
