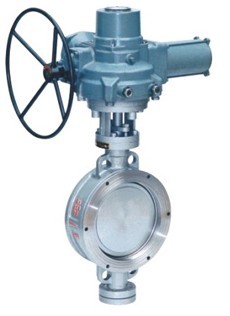

对夹式电动蝶阀
放大图片
产品名称： 对夹式电动蝶阀
产品型号： D973H/F
产品报价： 零售价（0.0000） 市场价（咨询） 会员价（0.0000） VIP价（0.0000）





上一个产品：[ D941X电动软密封法兰蝶阀 ]
下一个产品：[ 气动调节法兰蝶阀 ]
产品描述

对夹式电动蝶阀简介；

    D973H电动对夹硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具 有良好的耐腐蚀性，使用寿命长。



D973H与D973F参数都是一样的。



对夹式电动蝶阀主要性能参数

公称通径 DNmm 50～1 400
公称压力 PNMPa 0.25 0.6 1．O 1.6 2.5 4.0
试验压力 PsMPa 强度试验 0.375 0.9 1.5 2.4 3.75 6．O
密封试验 0.275 0.66 1.1 1.76 2.75 4.4
气密封试验 O.5～0.7MPa
适用介质 水、油品、蒸汽、煤气、酸、碱等
适用温度 一 40℃～5 70℃





对夹式电动蝶阀主要零部件材料

名称 材料
阀体 碳钢、不锈钢、铬钼钒钢
阀板 碳钢、不锈钢、铬钼钒钢
阀杆 2Cr13不锈钢、铬钼钒钢
密封圈 不锈钢、聚四氟乙烯、硬软叠层式金属片
阀座 不锈钢、堆司太立等硬质合金
填料 柔性：石墨、聚四氟乙烯







对夹式电动蝶阀连接尺寸



通径 Diameter 主要尺寸 Main dimension O．25MPa 0.6MPa 1．OMPa
mm inch L H H1 D1 Z-φMd a D 1 Z-φMd a D1 Z-φMd a
50 2 43 72 200 110 4-φ14 45° 110 4-φ14 45° 125 4-φ18 45°
65 2 1/2 46 110 225 130 4-φ14 45° 130 4-φ14 45° 145 4-φ18 45°
80 3 49 15 240 150 4-φ18 45° 150 4-φ18 45° 160 4-φ18 22°30′
100 4 56 10 255 170 4-φ18 45° 170 4-φ18 45° 180 4-φ18 22°30′
125 5 64 10 305 200 4-φ18 22°30′ 200 4-φ18 22°30′ 210 4-φ18 22°30′
150 6 70 15 325 225 4-φ18 22°30′ 225 4-φ18 22°30′ 240 4-φ22 22°30′
200 8 71 210 380 280 4-φ18 22°30′ 280 4-φ18 22°30′ 295 4-φ22 22°30′
250 10 76 245 410 335 4-φ18 1° 335 4-φ18 15° 350 4-φ22 15°
300 12 83 280 460 395 4-φ22 1° 395 4-φ22 15° 400 4-φ22 15°
350 14 92 315 525 445 4-φ22 1° 445 4-φ22 15° 460 4-φ22 11°15′
400 16 102 345 545 495 4-φ22 11°5′ 495 4-φ22 11°15′ 515 4-φ26 11°15′
450 18 114 380 630 550 4-φ22 11°5′ 550 4-φ22 11°15′ 565 4-φ26 9°15′
500 20 127 415 650 600 4-φ22 9° 600 4-φ22 9° 620 4-φ26 9°
600 24 154 460 680 705 4-φ26 9° 705 4-φ26 9° 725 4-φ30 9°
700 28 165 488 780 81O 4-φ26 7°3′ 810 4-φ26 7°3′ 840 4-M27 7°30′
800 32 190 572 860 920 4-φ30 7°3′ 920 4-φ30 7°3′ 950 4-M30 7°30′
900 36 203 628 900 1020 4-φ30 7°3′ 1 020 4-φ30 7°3′ 1050 4-M30 6°26′
1000 40 216 698 1000 1120 4-φ30 6°26′ 1120 4-φ30 6°26′ 1160 4-M33 6°26′
1200 48 254 810 1100 1320 4-φ30 5°36′ 1340 4-φ33 5°36′ 1380 4-M36 5°38′
1400 56 279 940 1200 1520 4-φ30 5° 1560 4-φ36 5° 1590 4-M39 5°





D373HF、D673H（F）、D973H（F）电动对夹式硬密封蝶阀连接尺寸



通径 主要尺寸 1.6MPa 2.5MPa 4．OMPa
mm nich L H H1 D 1 Z-φMd a D1 Z-φMd a D1 Z-φMd a
50 2 43 72 200 125 4-φ18 45。 125 4-φ18 45° 125 4-φ18 45°
65 21/2 46 110 225 145 4-φ18 45。 145 4-φ18 22°30′ 145 4-φ18 22°30′
80 3 49 115 240 160 4-φ18 22°30′ 160 4-φ18 22°30′ 160 4-φ18 22°30′
100 4 56 130 255 180 4-φ18 22°30′ 190 4-φ22 22°30′ 190 4-φ22 22°30′
125 5 64 150 305 210 4-φ18 22°30′ 220 4-φ26 22°30′ 220 4-φ26 22°30′
150 6 70 165 325 240 4-φ22 22°30′ 250 4-φ26 22°30′ 250 4-φ26 22°30′
200 8 71 210 380 295 4-φ22 15° 31O 4-φ26 15° 320 4-φ30 15°
250 10 76 245 410 355 4-φ26 15° 370 4-φ30 15° 385 4-φ33 15°
300 12 83 280 460 410 4-φ26 15° 430 4-φ30 11°15′ 450 4-φ33 11°30′
350 14 92 315 525 470 4-φ26 11°15′ 490 4-φ33 11°15′ 51O 4-φ36 11°30′
400 16 102 345 545 525 4-φ30 11°15′ 550 4-φ36 11°15′ 585 4-φ39 11°30′
450 18 114 380 630 585 4-M27 9° 600、 4-M33 9° 610 4-M36 9°
500 20 127 415 650 650 4-M30 9° 660 4-M33 9° 670 4-M39 9°
600 24 154 460 680 775 4-M33 9° 770 4-M36 9° 795 4-M45 9°
700 28 165 488 780 840 4-M33 7°30′ 875 4-M39 7°30′
800 32 190 572 860 950 4-M36 7°30′ 990 4-M45 7°30′
900 36 203 628 900 1050 4-M36 6°26′ 1090 4-M45 6°26′
1000 40 216 698 1000 1170 4-M39 6°26′ 1210 4-M52 6°26′
1200 48 254 810 1100 1390 4-M45 5°38′ 1420 4-M52 5°38′
1400 56 279 940 1200 1590 4-M45 5°

注：偏心型软密封 XJ蝶阀连接尺寸同上。电动对夹式硬密封蝶阀



订货须知：

一、①对夹式电动蝶阀产品名称与型号②对夹式电动蝶阀口径③是否带附件以便我们的为您正确选型。二、若已经由设计单位选定对夹式电动蝶阀型号，请按对夹式电动蝶阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
