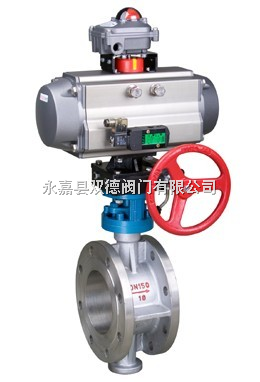

本气动调节蝶阀图片带电磁阀、气源处理三联件，限位开关，定位器等气动元件。我公司研制的气动调节蝶阀，结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
气动调节法兰蝶阀采用标准
检验标准GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
结构长度标准GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
法兰标准GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
制造标准：GB/T12238-1989；lS0 10631-1994；BS EN593-1998
气动调节法兰蝶阀
|
GTD/ATD气动执行机构技术参数 |
阀 体 参 数 |
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN40～1200mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
1.6、2.5、4.0MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
碳钢、304/316/316L不锈钢 |
|
单作用：7N·M～2668N·M |
阀体材质 |
碳钢、不锈钢 |
|
工作温度 |
常温型：-20℃～80℃（橡胶O型圈） |
阀板材质 |
304/316/316L不锈钢 |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
碳钢 |
|
动作范围 |
0～90°±5° |
结构形式 |
三偏心 |
|
接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
温度 |
-29℃～425℃ |
|
GTD110～GTD350/ATD100～200 G1/4″ |
适用介质 |
水、蒸气、油品等。 |
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特点 |
用途广、流量大、流阻小 |
气动调节法兰蝶阀外形尺寸
|
公称通径DN |
A |
H1 |
H |
W |
L |
执行器型号 |
|
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
（仅供参考） |
|
40 |
185 |
282 |
63 |
104 |
108 |
SZ-50 |
|
50 |
185 |
286 |
63 |
104 |
108 |
SZ-50 |
|
65 |
185 |
295 |
70 |
104 |
112 |
SZ-50 |
|
80 |
185 |
300 |
89 |
104 |
114 |
SZ-50 |
|
100 |
215 |
350 |
106 |
115 |
127 |
SZ-65 |
|
125 |
265 |
392 |
120 |
115 |
140 |
SZ-85 |
|
150 |
265 |
430 |
132 |
115 |
140 |
SZ-85 |
|
200 |
300 |
443 |
164 |
127 |
152 |
SZ-95 |
|
250 |
340 |
491 |
200 |
127 |
165 |
SZ-110 |
|
300 |
380 |
565 |
238 |
127 |
178 |
SZ-125 |
|
350 |
485 |
650 |
280 |
164 |
190 |
SZ-160 |
|
400 |
485 |
703 |
302 |
164 |
216 |
SZ-160 |
|
450 |
589 |
811 |
335 |
164 |
222 |
SZ-255 |
|
500 |
638 |
895 |
360 |
164 |
229 |
SZ-300 |
注：还有很多口径未列出，最大可做到1200mm口径。
