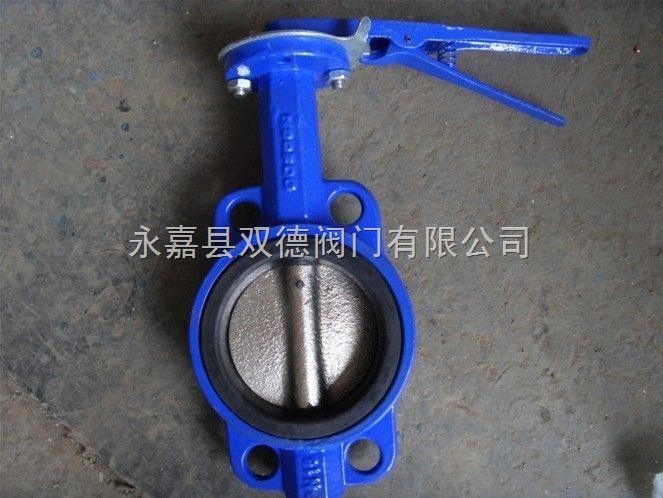

D71X手动对夹软密封蝶阀产品概述
我公司研制的手动对夹式软密封蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
D71X手动对夹软密封蝶阀特点
1、手动对夹式软密封蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、手动对夹式软密封蝶阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、手动对夹式软密封蝶阀结构独特，操作灵活，省力，方便。
D71X手动对夹软密封蝶阀主要结束参数
|
公称通经DN（mm)
|
50～2000
|
50～1600
|
|
公称药理PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
橡胶：-40℃～90℃氟橡胶：-20℃～200℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
D71X手动对夹软密封蝶阀主要零部件材料
|
零件名称
|
材料
|
|
阀体
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
阀轴
|
2Cr13
|
|
密封圈
|
耐油橡胶
|
|
填料
|
柔性石墨
|
D71X手动对夹软密封蝶阀执行标准
|
制造标准
|
GB/T 122387-89
|
|
法兰标准
|
GB9113-2000、GB17241.6-1998
|
|
结构长度标准
|
GB12221-89
|
|
检验标准
|
GB/T 13927-92
|
WBLX(D72X)-10/16D71X手动对夹软密封蝶阀主要外形连接尺寸 单位：mm
|
DN
|
L
|
H
|
H2
|
A
|
B
|
ФD
|
|
50
|
43
|
224
|
77
|
267
|
112.5
|
106
|
|
65
|
46
|
240
|
85
|
267
|
123
|
124
|
|
80
|
46
|
279
|
95
|
267
|
138
|
162
|
|
100
|
52
|
286
|
105
|
267
|
150
|
162
|
|
125
|
56
|
329
|
129
|
345
|
168
|
192
|
|
150
|
56
|
354
|
132
|
345
|
190
|
216
|
|
200
|
60
|
438
|
165
|
353
|
227.5
|
270
|
|
250
|
68
|
493
|
197
|
353
|
251
|
326
|
|
300
|
78
|
570
|
234
|
380
|
284.5
|
376
|
