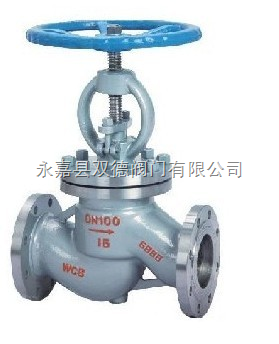

J41H-16C铸钢法兰截止阀概述；
1、设计制造造GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
J41H-16C铸钢法兰截止阀性能规范:
|
型号 |
公称压力
（MPa） |
实验压力 |
工作温度（℃） |
适用介质 |
|
强度水（MPa） |
密封（水）空气（MPa） |
低压密封空气（MPa） |
J41W-16P（R）
|
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
消酸类 |
|
J41W-25P（R） |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
醋酸类 |
|
J41W-40P（R） |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
消酸类 |
|
J41W-60P（R） |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸类 |
J41H-16C铸钢法兰截止阀主要零件材质:
|
零件名称 |
ZGICr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
阀体/阀盖 |
ZGICr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12M0 2 Ti |
ZG00Cr17Ni14M0 2 |
WCB |
|
闸板 |
ZGICr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12M0 2 Ti |
ZG00Cr17Ni14M0 2 |
1Cr13 |
|
阀杆 |
1Cr18 Ni9Ti |
00Cr18 Ni10 |
1Cr18 Ni12M0 2 Ti |
00Cr17Ni14M0 2 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
304＋PTFE |
304L＋PTFE |
316＋PTFE |
316L＋PTFE |
石墨＋304 |
|
压盖 |
ZGICr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12M0 2 Ti |
ZG00Cr17Ni14M0 2 系列 |
WCB |
|
填料压环 |
1Cr18 Ni9Ti |
00Cr18 Ni10 |
1Cr18 Ni12M0 2 Ti |
00Cr17Ni14M0 2 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
45 |
J41H-16C铸钢法兰截止阀1.6MPa主要连接尺寸:
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
订货须知：
一、①J41H-16C铸钢法兰截止阀产品名称与型号②J41H-16C铸钢法兰截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J41H-16C铸钢法兰截止阀型号，请按J41H-16C铸钢法兰截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
|
