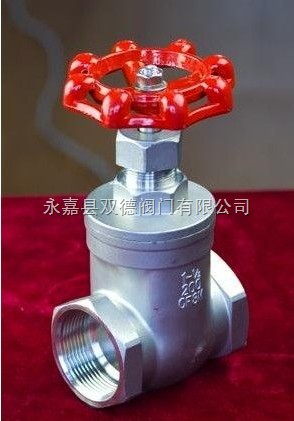

Z11H内螺纹闸阀
Z11H、Z15T丝口闸阀
通径（DN）：15-100mm
压力（PN）：1.0MPa-1.6MPa
适用介质：水、蒸汽、油品
适用温度：≤4250C
阀体材质：铸铁、球墨铸铁、铜、碳钢、不锈钢
|
型号 |
公称压力PN（MPa） |
试验压力Ps（MPa） |
工作压力P（MPa） |
工作温度（℃） |
适用介质 |
|
壳体 |
密封 |
P20 |
P42 |
|
Z11H-25 |
2.5 |
3.8 |
2.8 |
2.5 |
1.4 |
≤425 |
水、蒸汽、油品等非腐蚀性介质 |
|
Z11H-40 |
4.0 |
6.0 |
4.4 |
4.0 |
2.3 |
|
Z11H-64 |
6.4 |
9.6 |
7.0 |
6.4 |
3.7 |
|
Z11H-100 |
10.0 |
15.0 |
11.0 |
10.0 |
4.4 |
|
Z11H-160 |
16.0 |
24.0 |
17.6 |
16.0 |
- |
Z11H内螺纹闸阀主要零件材料
|
零件名称 |
阀体、阀盖 |
闸板、阀座、阀杆 |
填料 |
阀杆螺母 |
手轮 |
|
材料 |
碳钢 |
铬不锈钢 |
石墨石棉盘根或柔性石墨 |
铜合金 |
可锻铸铁或球墨铸铁 |
Z11H内螺纹闸阀主要外型尺寸
|
公称通径DN（mm） |
L |
L1 |
H |
H1 |
D0 |
d |
D |
kg |
|
15 |
80 |
16 |
142 |
155 |
100 |
10 |
34 |
1.9 |
|
20 |
90 |
18 |
143 |
160 |
100 |
13 |
40 |
2.0 |
|
25 |
100 |
22 |
164 |
186 |
120 |
18 |
50 |
3.3 |
|
32 |
120 |
22 |
187 |
216 |
140 |
24 |
58 |
4.8 |
|
40 |
130 |
24 |
215 |
250 |
160 |
29 |
66 |
6.7 |
|
50 |
140 |
25 |
233 |
276 |
180 |
37 |
78 |
9.6 |
订货须知：
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
|
