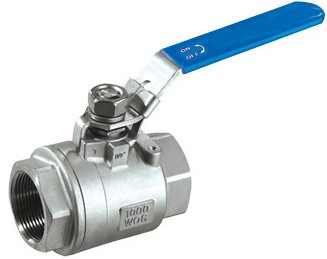

带锁二片式内螺纹球阀
公称压力:PN2.4,3.8,6.4MPa
强度试验压力:PT2.4,3.8,6.0,9.6,MPa
低压气密封试验压力:0.6MPa
适用介质:Q11F-(16-64)C 水,油,气
适用温度:-29~280℃
适用介质:Q11F-(16-64)P Q11F-(16-64)R
适用温度:-40~280℃
带锁二片式内螺纹球阀主要外形尺寸:
DN |
G |
d |
L |
E |
H |
W |
8 |
1/4" |
10 |
57 |
14 |
58 |
80 |
10 |
3/8" |
12 |
57 |
14 |
58 |
80 |
15 |
1/2" |
15 |
57 |
14 |
58 |
90/80 |
20
|
3/4" |
20 |
65 |
15 |
62 |
110/90 |
25 |
1" |
25 |
76/79 |
15 |
72 |
120/110 |
32 |
1¼" |
32 |
88/90 |
18 |
80 |
130/120 |
40 |
1½" |
38 |
97/98 |
19 |
90 |
150/130 |
50 |
2" |
50 |
118/116 |
19 |
98 |
170/150 |
带锁二片式内螺纹球阀主要零件材料:
零件名称
Description of parts |
Q11F-(16-64)C |
Q11F-(16-64)P |
Q11F-(16-64)R |
阀体Body |
WCB |
ZG1Cr18Ni9i
CF8 |
ZG1Cr18Ni12Mo2Ti
CF8M |
球体Ball |
1Cr18Ni9Ti
304 |
1Cr18Ni9Ti
304 |
1Cr18Ni12Mo2Ti
316 |
阀杆Stem |
1Cr18Ni9Ti
304 |
1Cr18Ni9Ti
304 |
1Cr18Ni12Mo2Ti
316 |
密封圈Sealring |
聚四氟乙烯Polytetrafluorethylene(PTEE) |
填料Packing |
聚四氟乙烯Polytetrafluorethylene(PTEE) |
订货须知:
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
|
