产品展示 您现在的位置:首页 > 产品展示 > D341F4衬氟蝶阀

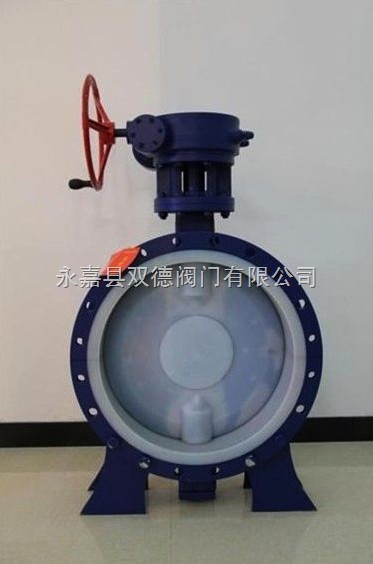

D341F4衬氟蝶阀
放大图片
产品名称: D341F4衬氟蝶阀
产品型号: D341F4
产品报价: 零售价(0.0000) 市场价(咨询) 会员价(0.0000) VIP价(0.0000)





上一个产品:[ 气动煤气快速切断蝶阀 ]
下一个产品:[ TD341W蜗轮通风蝶阀 ]
产品描述

D341F4衬氟蝶阀产品概述

     双德研制的软密封双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用




D341F4衬氟蝶阀特点
1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和橡胶配对,使用寿命长。

3、四氟密封即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。







D341F4/46衬氟蝶阀主要结束参数
公称通经DN(mm) 50~2000 50~1600
公称药理PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 -40℃~90℃    -20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动



D341F4/46衬氟蝶阀主要零部件材料

零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封面 四氟
填料 柔性石墨





D341F4衬氟蝶阀主要外

                                                                               mm

DN 主要外形连接尺寸 法兰尺寸和螺栓孔尺寸
L H H1 A B 0.6MPa 1.0MPa 1.6MPa
D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 82.5 338 180 65 140 110 88 4-14 185 125 99 4-18 165 125 99 4-18
65 112 92.5 358 180 65 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 114 100 413 245 72 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 127 110 428 240 72 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 140 125 444 240 72 240 20 174 8-18 250 210 184 8-18 250 210 184 8-18
150 140 142.5 553 350 93 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 152 170 678 350 93 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 165 192.5 742 550 350 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 178 222.5 803 600 350 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 190 252.5 866 600 350 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 216 282.5 940 600 350 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 222 307.5 995 750 380 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 229 335 1058 750 380 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 267 390 1163 750 380 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 292 447.5 1283 750 380 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 318 507.5 1398 750 380 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 330 557.5 1498 1250 380 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 410 615 1608 1500 580 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 470 727.5 1876 1500 580 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
