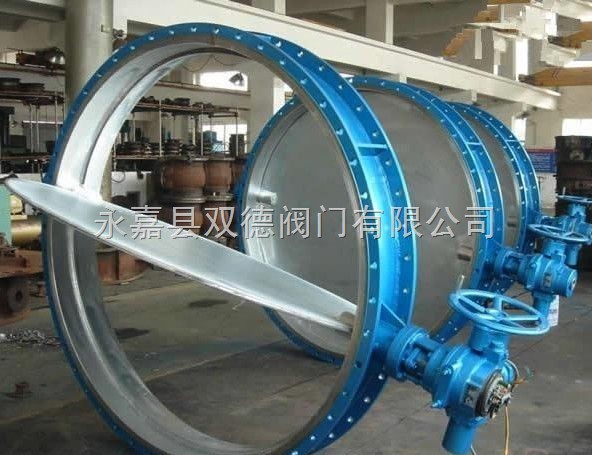

TD341W蜗轮通风蝶阀用途；
该系列通风蝶阀广泛应用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道种，作为气体介质调节流量或切断装置.
TD341W蜗轮通风蝶阀主要性能规范；
公称压力PN 0.1MPa
配管法兰 GB/T9115
泄漏率 普通型≤3% 后座型≤1%
安装方式 常温型（C型） 高温型（P型）
工作温度℃ ≤350 ≤600
TD341W蜗轮通风蝶阀主要零件材料；
阀板、阀体 优质碳钢 不锈钢
阀轴 碳钢、不锈钢
填料 柔性石墨
TD341W蜗轮通风蝶阀主要性能规范
|
公称压力PN |
0.1MPa |
|
配管法兰 |
GB/T9115 |
|
泄漏率 |
普通型≤3% |
后座型≤1% |
|
安装方式 |
常温型（C型） |
高温型（P型） |
|
工作温度℃ |
≤350 |
≤600 |
TD341W蜗轮通风蝶阀主要零件材料
|
阀板、阀体 |
优质碳钢 |
不锈钢 |
|
阀轴 |
碳钢、不锈钢 |
|
填料 |
柔性石墨 |
TD341W蜗轮通风蝶阀主要外形连接尺寸（单位:mm）
公称通径
DN（ mm ） |
D |
D1 |
L |
H |
H1 |
n-φd |
手动装置 |
|
手柄式 |
|
200 |
320 |
280 |
140 |
390 |
170 |
8-18 |
|
250 |
375 |
335 |
440 |
197 |
12-18 |
|
300 |
440 |
395 |
170 |
515 |
220 |
12-22 |
|
350 |
490 |
445 |
565 |
250 |
12-22 |
|
400 |
540 |
495 |
190 |
630 |
270 |
16-22 |
|
450 |
595 |
550 |
680 |
300 |
16-22 |
|
500 |
645 |
600 |
730 |
325 |
20-22 |
蜗轮传动 |
|
600 |
755 |
705 |
210 |
1006 |
510 |
20-26 |
|
700 |
860 |
810 |
1118 |
560 |
24-26 |
|
800 |
975 |
920 |
1300 |
618 |
24-30 |
|
900 |
1075 |
1020 |
250 |
1400 |
668 |
24-30 |
|
1000 |
1175 |
1120 |
1500 |
718 |
28-30 |
|
1100 |
1275 |
1220 |
1620 |
768 |
28-30 |
|
1200 |
1375 |
1320 |
1720 |
818 |
32-30 |
|
1300 |
1475 |
1420 |
1820 |
868 |
32-30 |
|
1400 |
1575 |
1520 |
300 |
1920 |
918 |
36-30 |
|
1500 |
1690 |
1630 |
2010 |
1000 |
36-30 |
|
1600 |
1790 |
1730 |
2110 |
1050 |
40-30 |
|
1700 |
1890 |
1830 |
2210 |
1100 |
40-30 |
|
1800 |
1990 |
1930 |
2410 |
1150 |
44-30 |
|
1900 |
2090 |
2030 |
2510 |
1200 |
44-30 |
|
2000 |
2190 |
2130 |
2610 |
1250 |
48-30 |
|
2200 |
2405 |
2340 |
350 |
2860 |
1350 |
52-33 |
|
2400 |
2605 |
2540 |
3060 |
1450 |
56-33 |
|
2500 |
2705 |
2640 |
3200 |
1553 |
56-33 |
|
2600 |
2805 |
2740 |
3300 |
1655 |
60-33 |
|
2800 |
3030 |
2960 |
400 |
3500 |
1755 |
64-36 |
|
3000 |
3230 |
3160 |
3700 |
1760 |
68-36 |
订货须知：
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
|
