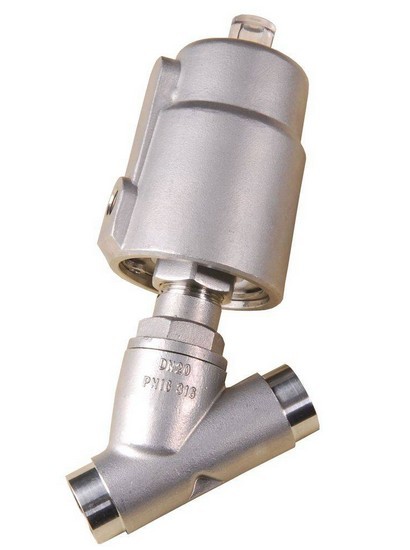

对焊式气动角座阀结构特点：
流量大、流阻小、无水锤：Y型设计，扩大了阀腔流通截面，使阀腔内流体更加平顺，提高30℅的流量。长使用寿命∶阀杆采用316L不锈钢，密封采用契型PTFE，阀杆自动校正、自动润滑，免维护。气动角座阀是本公司最新引进国外宪埒生产技术，结合现代工业应用研发而成的新一代气动角座阀。它广泛应用于食品和化学过程，灭菌机、高压消毒器、干洗机、干衣机、啤酒生产线等。
对焊式气动角座阀技术参数：
压力范围∶0–16帕
介质温度∶–10 ℃ ～180 ℃
环境温度∶–10 ℃ ～60 ℃
阀体材料∶铸钢，不锈钢
密封材料∶聚四氟乙烯
执行机构外壳∶橡胶，不锈钢
控制气体∶中性气体，空气，液体
连接方式：焊接
对焊式气动角座阀技术产数：
|
规格
|
内孔
|
执行机构尺寸
|
A
|
B
|
C
|
D
|
E
|
F
|
H
|
L
|
M
|
N
|
|
DN15
|
15
|
50
|
128
|
185
|
15
|
20
|
63
|
42
|
150
|
92
|
232
|
24
|
|
DN20
|
20
|
50
|
108
|
185
|
21
|
26
|
63
|
42
|
150
|
98
|
238
|
24
|
|
DN25
|
25
|
63
|
110
|
218
|
27
|
32
|
80
|
54
|
182
|
104
|
244
|
24
|
|
DN32
|
32
|
63
|
130
|
226
|
33
|
38
|
80
|
54
|
190
|
120
|
294
|
24
|
|
DN40
|
40
|
63
|
144
|
244
|
41
|
48
|
80
|
54
|
198
|
138
|
314
|
24
|
|
DN50
|
50
|
80
|
162
|
280
|
52
|
59
|
100
|
60
|
230
|
163
|
358
|
24
|
|
DN65
|
65
|
100
|
212
|
340
|
67
|
76
|
126
|
73
|
260
|
175
|
460
|
|
对焊式气动角座阀外形尺寸：
|
规格
|
内孔
|
执行机构尺寸
|
A
|
B
|
C
|
D
|
E
|
F
|
H
|
L
|
M
|
N
|
|
DN15
|
15
|
50
|
128
|
185
|
15
|
20
|
63
|
42
|
150
|
92
|
232
|
24
|
|
DN20
|
20
|
50
|
108
|
185
|
21
|
26
|
63
|
42
|
150
|
98
|
238
|
24
|
|
DN25
|
25
|
63
|
110
|
218
|
27
|
32
|
80
|
54
|
182
|
104
|
244
|
24
|
|
DN32
|
32
|
63
|
130
|
226
|
33
|
38
|
80
|
54
|
190
|
120
|
294
|
24
|
|
DN40
|
40
|
63
|
144
|
244
|
41
|
48
|
80
|
54
|
198
|
138
|
314
|
24
|
|
DN50
|
50
|
80
|
162
|
280
|
52
|
59
|
100
|
60
|
230
|
163
|
358
|
24
|
|
DN65
|
65
|
100
|
212
|
340
|
67
|
76
|
126
|
73
|
260
|
175
|
460
|
35
|
