二、ZBSF全不锈钢蒸汽电磁阀解剖图：

三、ZBSF全不锈钢电磁阀规格说明：

四、ZBSF全不锈钢蒸汽电磁阀主要用途：

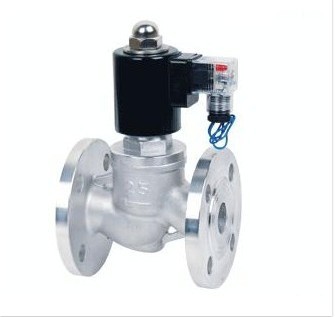

ZBSF系列全不锈钢电磁阀工业过程自动化控制系统用的执行器.它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可广泛地应用于纺织,印刷,化工,塑料,橡胶,制药,食品,建材,机械,电器,表面处理等生产和拉研部门以及浴室,食堂,空调等人们日常生活设施中.ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制.ZBSF系列电磁阀主要用于腐蚀气体,超净气等气体介质控制。

五、ZBSF全不锈钢蒸汽电磁阀性能参数：

工作介质	腐蚀性气体、短冷流体、食用流体ZBSF-1：气体用ZBSF-1Y：液体用ZBSF-2：气体用ZBSF-2Y
介质温度（℃）	ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃
公称压力（Mpa）	1.6
工作压力（Mpa）	0 - 1.6
电源电压	AC220V,其余规格可作特殊订货
额定流量系数（KV）	按JB/T352-94规定
泄漏量（m1/min）	按JB/T352-94.F规定
公称通径（mm）	10	15	20	25	32	40	50
功耗（AV	AC≤70VA			AC≤70VA

六、ZBSF全不锈钢蒸汽电磁阀安装连接尺寸：

DN	L	H	D	D1	D2	b	f	n-d
10	115	148	Φ90	Φ60	Φ41	14	2	4-Φ14
15	115	148	Φ95	Φ65	Φ46	14	2	4-Φ14
20	115	148	Φ105	Φ75	Φ56	16	2	4-Φ14
25	125	148	Φ115	Φ85	Φ65	16	3	4-Φ14
32	150	182	Φ140	Φ100	Φ76	18	3	4-Φ18
40	165	182	Φ150	Φ110	Φ84	18	3	4-Φ18
50	190	192	Φ160	Φ125	Φ99	20	3	4-Φ18
65	290	265	Φ185	Φ145	Φ118	20	3	8-Φ18
80	310	276	Φ200	Φ160	Φ132	20	3	8-Φ18
100	350	373	Φ220	Φ185	Φ156	22	3	8-Φ18
125	400	416	Φ250	Φ210	Φ184	22	3	8-Φ18
150	480	440	Φ285	Φ240	Φ211	24	3	8-Φ22

七、ZBSF全不锈钢蒸汽电磁阀安装须知：

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置（如图一）。注意：旁路上的阀门平时须关闭。如果电磁阀安装在支架上，电磁阀的通径应小于主管道上阀门的通径。如图（二）。
4、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
5、不要将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
6、普通型不可在爆炸危险场合使用。
7、在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。
8、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
9、电磁阀前后管道需安装上压力表，以便观察管道压力。

八、ZBSF全不锈钢蒸汽电磁阀使用保养：

1、建议使用单位指派专人负责使用保养。
2、电磁阀安装后，须通入介质试动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件试净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以防止电磁阀爆炸和泄漏。

九、ZBSF全不锈钢蒸汽电磁阀订货须知：
