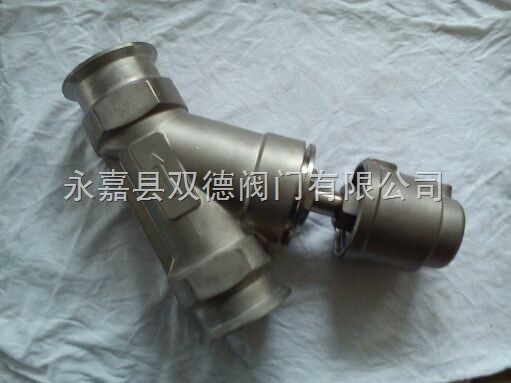

快装式气动角座阀产品特点:
1、先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容量大而低耗气量。内部元件自润滑,免维护。
2、具有多种控制方式:常开、常闭、双动。
3、要求更小的气动执行器:流体从阀杆上方流入时,制头。
4、容易连接:MAMUR标准连接,嵌入式金属接头。可选更小的控制头。
5、长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免脏物导入。自润滑,免维护。阀杆经特别处理以确保最佳固定,并能自动校正位置。
6、无水锤作用:流体从阀杆下方流入时,水锤(水冲击力)被吸收。
7、先进的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。寿命高达五百万次上,单作用角座阀具有结构简单、造型美观、装拆快捷,开关迅速、操作灵活,流体阻力小,使用安全可靠等优点
快装式气动角座阀安装位置:任意
→在阀体外侧所附的箭头代表介质流动的方向,安装时请遵循
安装过程:
→ 连接阀门到管道,确保阀体所附箭头与流体方一致。
→ 焊接式阀门安装:焊接时请先将执行器卸离阀体。
→ 螺纹式阀门安装:可按照用户要求提前卸离或不需卸离执行器。
拆卸:
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时,避免用力过大,轻卸。
拆卸后,保护好螺纹、密封面及密封垫。
安装好阀体后,装执行器部分时,注意别漏装密封垫。
安装后,检测阀体与执行器密封是否完好。确保无泄露,方可使用。
快装式气动角座阀参数:
接口D
[英寸]
|
内孔
[mm]
|
KV值
[m /h]
|
最大工作压力
[bar]
|
要求最小的控制压力[bar]
|
执行机构尺寸
[ mm]
|
流向
|
控制功能
|
G3/8″
|
13
|
3.7
|
0~16
|
4~7
|
40
|
阀座上方
|
|
G1/2″
|
15
|
4.2
|
0~16
|
4~7
|
50
|
阀座上方
|
G3/4″
|
20
|
8.
|
0~16
|
4~7
|
50
|
阀座上方
|
G 1″
|
25
|
19
|
0~16
|
4~7
|
63
|
阀座上方
|
G1 1/4″
|
32
|
27.5
|
0~16
|
4~7
|
63
|
阀座上方
|
G1 1/2″
|
40
|
42
|
0~16
|
4~7
|
63
|
阀座上方
|
G 2″
|
50
|
52
|
0~16
|
4~7
|
80
|
阀座上方
|
G2 1/2″
|
65
|
77
|
0~16
|
4~7
|
80
|
阀座上方
|
订购气动阀门产品须知:
1、请在订货时提供详细的口径、规格、交货地址、时间。
2、根据管道需要,决定选用往复式(二位开关式)或弹簧
复位式(常闭或常开式)。
3、可选配控制附件:(1)单电控电磁阀(断电时常闭或常
开),(2)双电控电磁阀(开关式),(3)阀位开关回讯器,
(4)气源处理三联件。
特殊使用环境(易燃易爆场合),可选防爆型。
订货须知:
一、①快装式气动角座阀产品名称与型号 ②快装式气动角座阀口径 ③快装式气动角座阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定双德公司的快装式气动角座阀型号,请按快装式气动角座阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的双德阀门专家为您审核把关。
