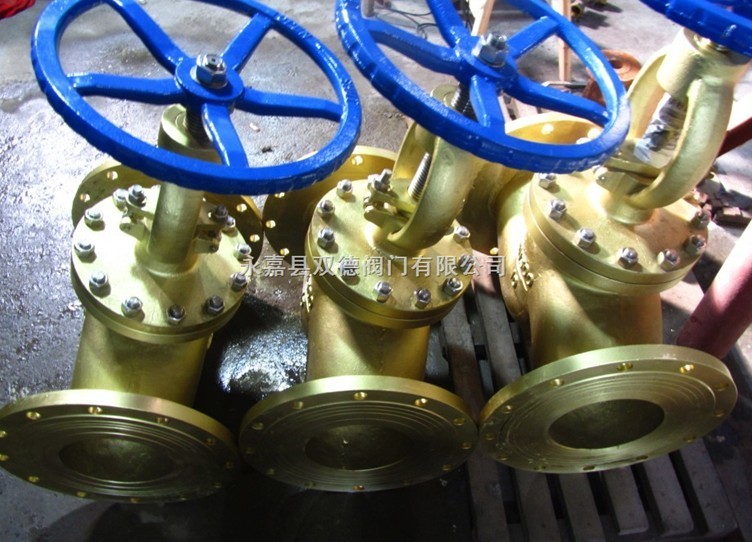

J41T-16T全铜截止阀概述:
(1)截止阀结构比闸阀简单,制造与维修都较方便。
(2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
(3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力,启闭时间校长。
(5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能
使用时,截止阀介质只能单方向流动,不能改变流动方向。
(7)全开时阀瓣经常受冲蚀
J41T-16T全铜截止阀主要尺寸及重量
公称压力
PN(Mpa) |
公称通径
DN(㎜) |
尺寸㎜ |
重量
㎏ |
L |
D |
D1 |
D2 |
D6 |
b |
Do |
H |
H1 |
Z-Φd |
1.6 |
15 |
130 |
95 |
65 |
45 |
- |
14 |
75 |
110 |
119 |
4-Φ14 |
2 |
20 |
150 |
110 |
75 |
55 |
- |
14 |
75 |
110 |
120 |
4-Φ14 |
3 |
25 |
160 |
115 |
85 |
65 |
- |
14 |
75 |
116 |
126 |
4-Φ14 |
4 |
32 |
180 |
135 |
100 |
78 |
- |
15 |
120 |
143 |
160 |
4-Φ18 |
6.1 |
40 |
200 |
145 |
110 |
85 |
- |
16 |
120 |
147 |
168 |
4-Φ18 |
8.2 |
50 |
230 |
160 |
125 |
100 |
- |
16 |
160 |
172 |
194 |
4-Φ18 |
11 |
65 |
290 |
180 |
145 |
120 |
- |
18 |
- |
- |
- |
4-Φ18 |
28 |
80 |
310 |
195 |
160 |
135 |
- |
20 |
- |
- |
- |
8-Φ18 |
34 |
100 |
350 |
210 |
180 |
155 |
- |
20 |
- |
- |
- |
8-Φ18 |
43 |
125 |
400 |
245 |
210 |
185 |
- |
22 |
- |
- |
- |
8-Φ18 |
70 |
150 |
480 |
280 |
240 |
210 |
-- |
24 |
- |
- |
- |
12-Φ23 |
95 |
订货须知:
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
|
