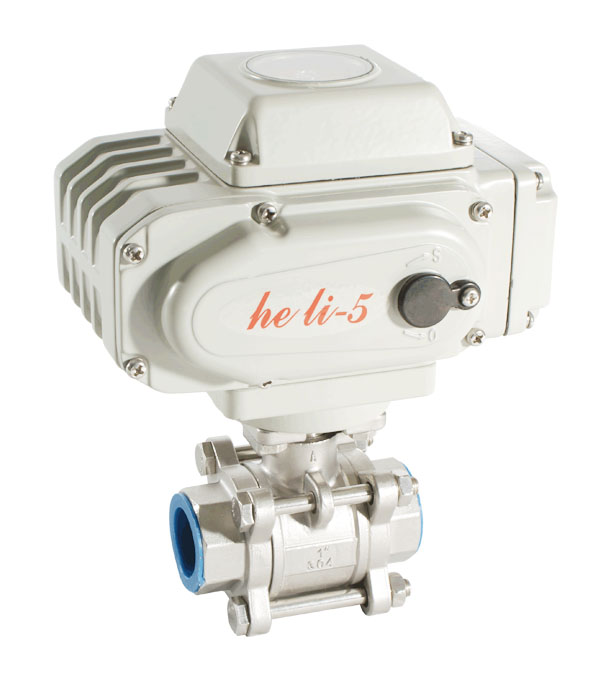

电动内螺纹球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置361R、PSQ、HQ、381R等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
执行标准
1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3、检验主试验:JB/T 9092、API 598。
电动球阀规格参数
执行机构技术参数
|
阀体参数
|
电源
|
AC200/220V,50/60Hz
|
公称通径
|
DN10~100mm
|
输出力矩
|
50N·M~2000N·M
|
公称压力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
动作范围
|
0~90° 0~360°
|
泄漏量
|
软密封:零泄漏
|
硬密封:≤额定流量的10-5
|
动作时间
|
15秒/30秒/60秒
|
执行机构
|
可另配PSQ、HQ、UNIC、361RS等系列
电子式电动执行机构
|
保护装置
|
过热保护
|
流量特性
|
快开特性
|
环境温度
|
-30°~60°
|
可调范围
|
DN10-80
|
250:1
|
手动操作
|
同附带手柄操作
|
基本误差
|
±1%
|
限位
|
电气、机械二重限位
|
死区
|
≤1%
|
防护等级
|
相当于IP-65
|
回差
|
≤1%
|
位置测量
|
可选装开关或电位计
|
适用温度
|
密封面
|
驱动电机
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃
|
如果您需要更详细了解相关信息或索取相关资料,欢迎随时与我联系!
Q911F电动丝扣球阀详细说明:
技术参数 电源电压 AC220V、AC380V(其它特制) 环境温度 -30℃~+70℃ 防护等级 IP67 功能选项 防 爆 型 防爆等级:dIIBT3/T4防爆证号:GYB081064 信号反馈 X1机械式无源信号,X2有源信号 手动功能 电动执行器带有手动开阀、关阀功能 调 节 型 输入4~20mA信号,实现球阀调节功能 备注:电动参数请另参考所选配的电动执行器资料。 标准规范 * 法兰标准:GB9113、GB9113、GB9115 * 检测与试验:GB/T13927-1992、B/T 9092-1999 * 设计标准:JB-T 8527-1997 阀体参数 公称压力 PN16、PN25、PN40 连接方式 G内螺纹(特选:卡箍、对焊、承插焊) 阀体材质 SS304、SS316、SS316L 球芯材质 SS304、SS316、SS316L 密封材料 PTFE、PPL(特选:石墨、金属硬密封) C6: -30℃~150℃工作温度 C7: -30℃~250℃ C8: -30℃~350℃ 附件选项 回 讯 器 也叫限位开关,远程反馈开关信号 电 磁 阀 双作用选二位五通、单作用选二位三通 三 联 件 可对气源稳压、过滤、气缸加润滑油 电气定位器 输入4~20mA信号,实现球阀调节功能 GB阀体尺寸(mm) 公称压力(bar) 型号规格 通径DN 接口 L H A 连接方轴 E-电动头 PN16 PN25 PN16、25、40304、316PTFE、PPL BAC15 15 1/2″ 75 42 9 11 P032D LDE-06 BAC20 20 3/4″ 82 48.5 9 11 P052D LDE-06 BAC25 25 1″ 89 58.5 11 11 P063D LDE-06 BAC32 32 1 1/4″ 113 63 11 14 P063D LDE-06 BA0 40 1 1/2″ 120 71 14 14 P075D LDE-10 BAC50 50 2″ 145 78 14 17 P083D LDE-10 BAC65 65 2 1/2″ 185 100 17 17 P092D LDE-15 BAC80 80 3″ 210 109 17 22 P105D LDE-20 BAC100 100 4″ 268 140 22 22 P125D LDE-30 备注:①电动执行器(简称电动头)的尺寸,请另查阅执行器资料,以上为设计尺寸,与实物可能存误差。②如果是选择技术参数中的特选项目或客户有特制要求时,请向我们另行索取尺寸表;
