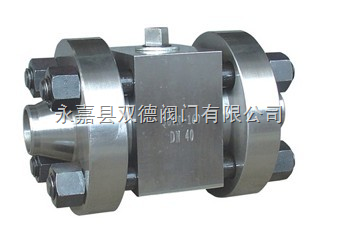

Q61H高压对焊球阀详细介绍；
公称压力：16-32MPa
适用温度范围:-20～232℃～350℃
适用介质:水、油、气及某些腐蚀性液体（W O G）
焊接类型：对焊（BW）、承接焊（SW）
产品特点：应用规范公称压力：16-32MPa 适用温度：-20～232℃～350℃ 焊接类型：对焊（BW）、承插焊（SW）高压对焊球阀,对焊球阀,高压球阀。
Q61H高压对焊球阀特性：
公称压力：16-32MPa
适用温度范围:-20～232℃～350℃
适用介质:水、油、气及某些腐蚀性液体（W O G）
焊接类型：对焊（BW）、承接焊（SW）
Q61H高压对焊球阀主要零部件材料:
|
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油品 |
Q61N-160/320C |
A105、45 |
1Cr18/Cr18Ni9Ti |
铸
铁 |
聚四氟乙烯
增强聚四氟乙烯
对位聚苯 |
聚四氟乙烯
对位聚苯 |
|
硝酸类 |
Q61N-160/320P |
304/1Cr18Ni9Ti |
304/1Cr18Ni9Ti |
|
醋酸类 |
Q61N-160/320R |
316/1Cr18Ni12Mo2Ti |
316/1Cr18Ni12Mo2Ti |
Q61H高压对焊球阀主要外形尺寸:
|
型号 |
公称通径 |
尺寸(mm) |
|
L |
L1 |
D |
D1 |
H |
L0 |
|
|
10 |
150 |
60 |
90 |
17 |
58 |
220 |
|
15 |
170 |
70 |
100 |
23 |
62 |
220 |
|
20 |
191 |
81 |
110 |
29 |
75 |
250 |
|
25 |
205 |
95 |
115 |
36 |
80 |
250 |
|
32 |
230 |
110 |
150 |
43 |
96 |
300 |
|
40 |
260 |
120 |
170 |
49 |
111 |
400 |
|
50 |
330 |
140 |
200 |
61 |
128 |
400 |
|
65 |
360 |
150 |
225 |
80 |
180 |
500 |
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
