Q645气动三通球阀
气动三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换，任何一个管道都可以作为入口或出口。气动三通球阀分有气动三通L型球阀和气动三通T型球阀两种，可以满足不同的生产工艺要求。气动三通L型球阀是对三条管道中的两条管道进行切断，气动三通T型球阀实现把三条连通管道进行合流与分流。气动三通球阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动三通球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷造纸等工业领域。
Q645气动三通球阀产品特点
(1)流体阻力小，其阻力系数与同长度的管段相等。
(2)结构简单、体积小、重量轻。
(3)紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
(4)操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
(5)维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
(6)在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起气动三通球阀密封面的侵蚀。
(7)适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
Q645气动三通球阀主要技术参数及性能
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
允许压差(MPa) |
≤公称压力 |
|
动作范围 |
0～90° |
|
阀体形式 |
二段分体式铸造阀体 |
|
阀盖形式 |
整体式 |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|
连接方式 |
法兰式、螺纹式(适用于1/2"～2") |
|
阀芯形式 |
三通球型阀芯 |
|
流量特性 |
近似快开特性 |
|
泄露量Q |
软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01% |
|
基本误差 |
±1% |
|
回差 |
±1% |
|
死区 |
≤1% |
|
配置执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
Q645气动三通球阀执行器技术参数
|
执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
Q645气动三通球阀主要设计标准
|
设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法兰尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
检验与试验 |
JB/T 9092、API 598、GB/T13927 |
Q645气动三通球阀主要零件材料
|
零件名称 |
材料名称 |
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
|
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
Q645气动三通球阀控制方式

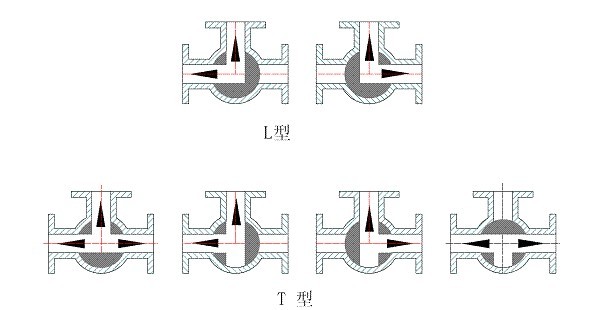

气动三通球阀分L型和T型，介质流通方向见下图。气动三通L型球阀适用于介质流向的切换，能使相互垂直的两个通道连通：气动三通T型球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构。
"T"型气动三通球阀流向示意图 "L"型气动三通球阀流向示意图

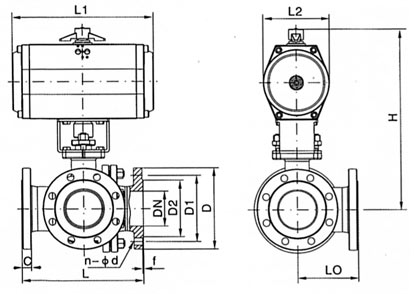

Q645气动三通球阀外形图
Q645气动三通球阀安装连接尺寸
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
550 |
|
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
H |
185 |
191 |
193 |
212 |
217 |
260 |
293 |
323 |
382 |
468 |
510 |
655 |
|
W |
140 |
140 |
140 |
164 |
164 |
190 |
210 |
247 |
276 |
348 |
378 |
524 |
|
PN1.6MPa法兰连接尺寸 |
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
|
PN2.5MPa法兰连接尺寸 |
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
|
PN4.0MPa法兰连接尺寸 |
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
375 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
320 |
|
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-30 |
|
PN6.4MPa法兰连接尺寸 |
|
D |
105 |
130 |
140 |
155 |
170 |
180 |
205 |
215 |
250 |
295 |
345 |
415 |
|
D1 |
75 |
90 |
100 |
110 |
125 |
135 |
160 |
170 |
200 |
240 |
280 |
345 |
|
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
|
n-φd |
4-14 |
4-18 |
4-18 |
4-22 |
4-22 |
4-22 |
8-22 |
8-22 |
8-26 |
