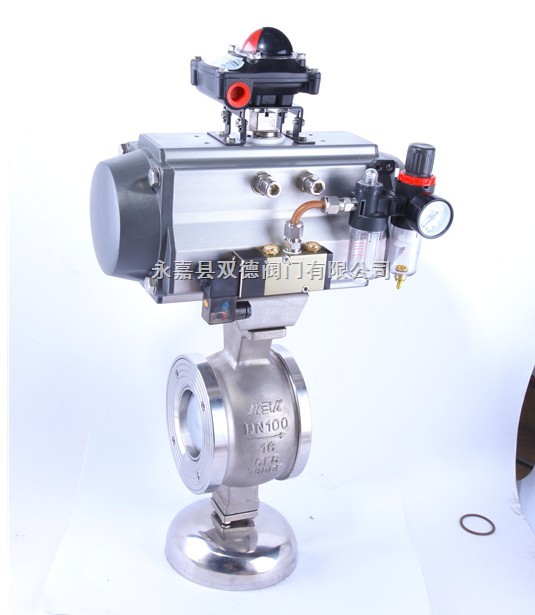

气动V型对夹球阀概述：
VQ971F电动V形球阀阀体采用金属，或金属与聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体，既可用作控制调节阀，又可作关断切断阀。当电动V型球阀关闭时，V形切口与阀座产生楔形剪切作用，既具有自洁功能又可防止球芯与阀座之间因污物产生的卡死现象，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
气动V型对夹球阀产品特点:
1、具有出色的调节特性：电动V型球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此电动V型阀可以在广幅的变化范围内提供精确的控制。
2、电动V型球阀启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。
3、电动V型球阀采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
4、最大可靠（安全）性：阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
5、金属阀座的优越密封性：电动V型球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。
气动V型对夹球阀技术参数和性能:
|
SH系列电动V型球阀执行器技术参数 |
QV971F电动V型球阀阀体参数 |
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN25～200mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5MPa |
|
任选功能 |
开关型、触点型、开度信号、智能调节型 |
阀轴材质 |
不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
碳钢、304/316/316L不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
球体材质 |
碳钢、304/316/316L不锈钢 |
|
环境温度 |
-30°～60° |
阀座密封 |
F4、金属密封 |
|
手动操作 |
附带手柄操作 |
温 度 |
F4≤180℃、金属密封≤425℃ |
|
限 位 |
电气、机械二重限位 |
适用介质 |
纸浆、矿浆、煤浆、水、石油、粘性流体等 |
|
防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
|
输入信号 |
0-10，1-5VDC/4-20mA(智能调节型) |
特 点 |
自清洁功能、防卡死、阻力小、动作稳定 |
气动V型对夹球阀外形尺寸:
|
公称通经
DN(mm)
|
尺寸(mm)
|
|
对夹
|
法兰式
|
L
|
H
|
|
D
|
D
|
D1
|
D2
|
q
|
Z-Φd
|
|
25
|
64
|
110
|
85
|
65
|
14
|
4-14
|
102
|
233
|
|
40
|
82
|
145
|
110
|
85
|
16
|
4-18
|
114
|
280
|
|
50
|
100
|
160
|
125
|
110
|
16
|
4-18
|
124
|
362
|
|
65
|
120
|
180
|
145
|
120
|
18
|
4-18
|
145
|
377
|
|
80
|
131
|
195
|
160
|
135
|
20
|
8-18
|
165
|
410
|
|
100
|
158
|
215
|
180
|
155
|
20
|
8-18
|
194
|
423
|
|
125
|
180
|
245
|
210
|
185
|
22
|
8-18
|
213
|
436
|
|
150
|
216
|
280
|
240
|
210
|
24
|
8-23
|
229
|
653
|
|
200
|
268
|
335
|
295
|
265
|
26
|
12-23
|
243
|
703
|
|
250
|
326
|
405
|
355
|
320
|
30
|
12-25
|
297
|
787
|
|
300
|
460
|
460
|
410
|
3750
|
30
|
12-25
|
338
|
827
|
|
350
|
470
|
-
|
-
|
-
|
-
|
|
-
|
1050
|
|
400
|
525
|
-
|
-
|
-
|
-
|
|
-
|
1100
|
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
